Moduł wysokiego napięcia prądu stałego

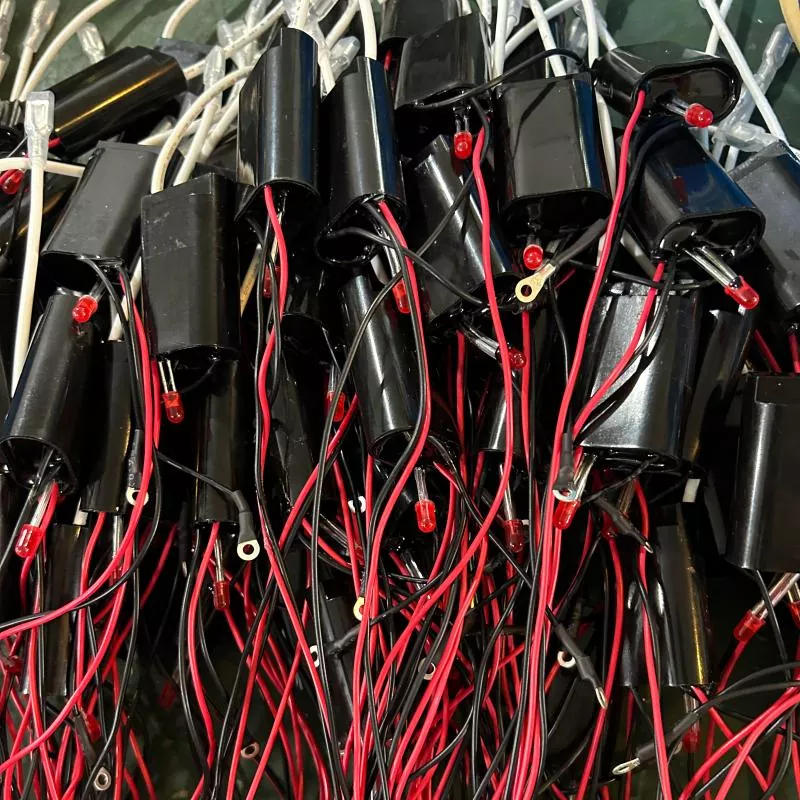

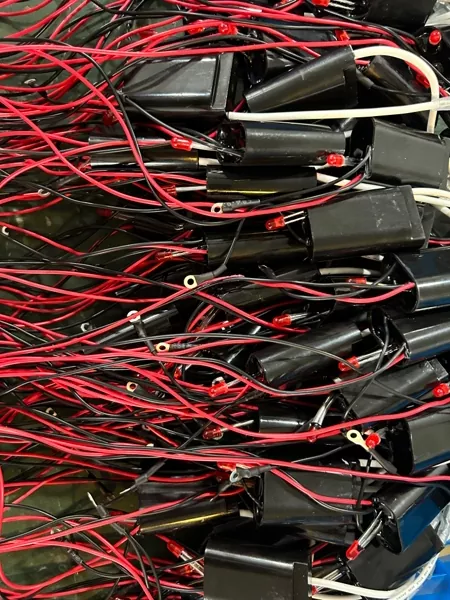

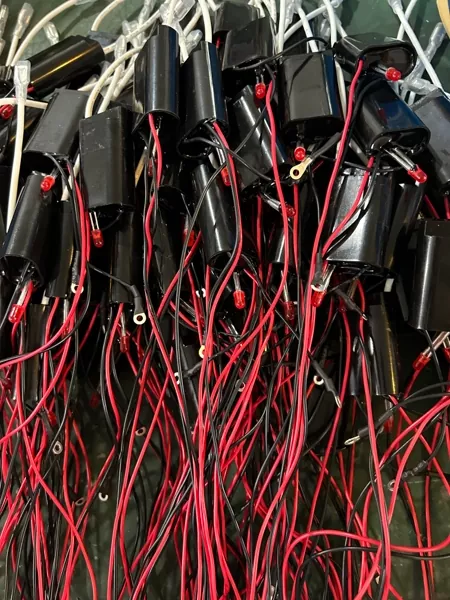

Moduł wysokonapięciowy DeFa DC to kompaktowy zasilacz zaprojektowany do generowania stabilnego wysokiego napięcia wyjściowego do zastosowań związanych z wytrącaniem elektrostatycznym, wytwarzaniem jonów ujemnych i plazmą małej mocy. Moduł jest również nazywany modułem ESP, modułem jonów ujemnych lub generatorem wysokiego napięcia, w zależności od docelowego zastosowania. Jest dostarczany przez Shengyuan Technology pod marką DeFa.

Moduł o wymiarach 51 × 32 × 19 mm i znamionowym poborze mocy 3 W jest przeznaczony do integracji z oczyszczaczami powietrza, przenośnymi urządzeniami dezynfekującymi, urządzeniami medycznymi i wellness oraz innym sprzętem, w którym wymagane jest małe źródło wysokiego napięcia. Opcje wejściowe obejmują DC 5 V i DC 12 V, natomiast napięcie wyjściowe ustawiane jest w zakresie od 5 kV do 9 kV w zależności od konkretnego modelu.

Parametry elektryczne i mechaniczne

Sposób działania modułu

Moduł przekształca niskie napięcie wejściowe DC na wysokie napięcie wyjściowe DC poprzez transformator podwyższający i obwód prostownika. Wbudowany oscylator napędza pierwotną stronę transformatora, a sygnał wyjściowy jest prostowany w celu wytworzenia stabilnego wysokiego napięcia. Obwód zaprojektowano tak, aby ograniczał prąd wyjściowy do bezpiecznego poziomu, co jest ważne w zastosowaniach, w których wysokie napięcie jest wystawione na działanie powietrza lub używane w pobliżu kontaktu z człowiekiem.

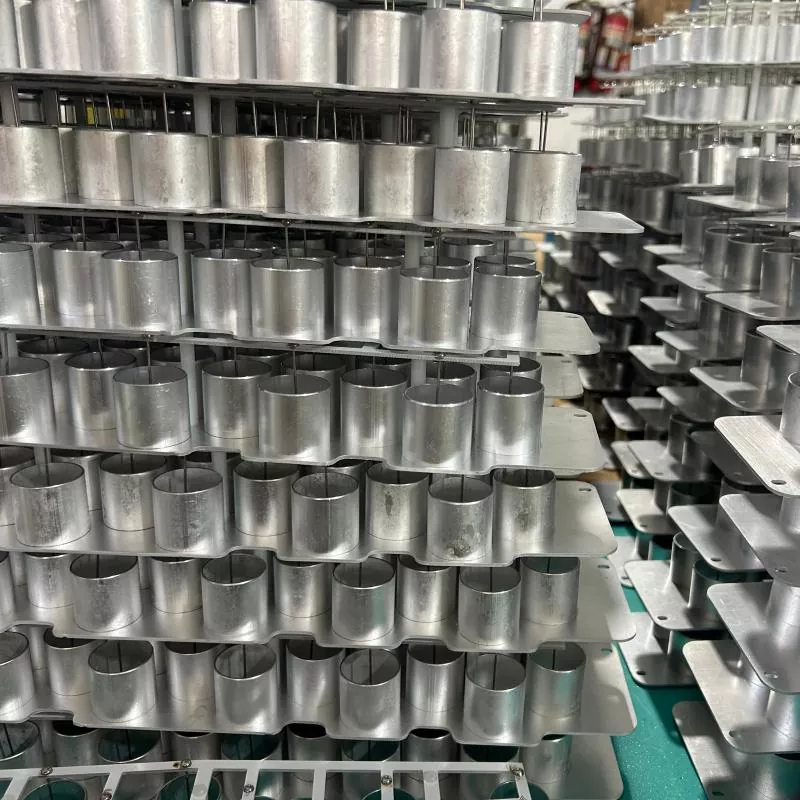

W przypadku zastosowań z jonami ujemnymi moduł jest skonfigurowany tak, aby wytwarzał ujemną polaryzację wyjściową. W przypadku wytrącania elektrostatycznego do elektrody wyładowczej i płyty kolektora przykładane jest to samo wysokie napięcie. W zastosowaniach plazmowych moduł może sterować małym ogniwem wyładowczym z barierą dielektryczną.

Rozważania dotyczące integracji

Kompaktowy rozmiar

Wymiary podstawy 51 × 32 × 19 mm umożliwiają instalację wewnątrz przenośnych oczyszczaczy powietrza, stacjonarnych środków dezynfekujących, samochodowych odświeżaczy powietrza i urządzeń przenośnych. Istnieje możliwość dodania otworów montażowych lub dwustronnych podkładek samoprzylepnych według projektu klienta.

Okablowanie wejściowe i wyjściowe

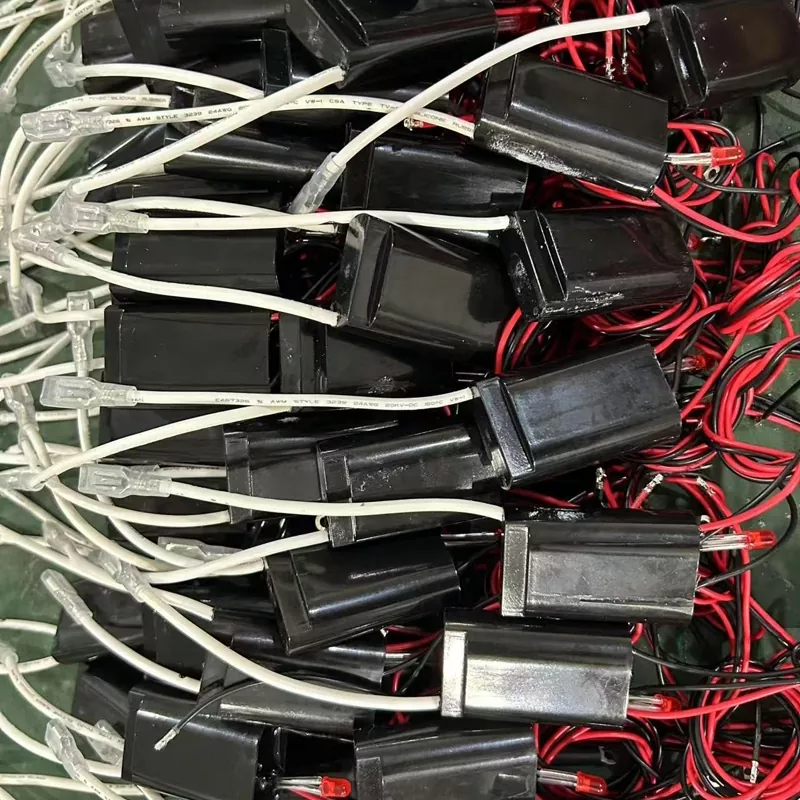

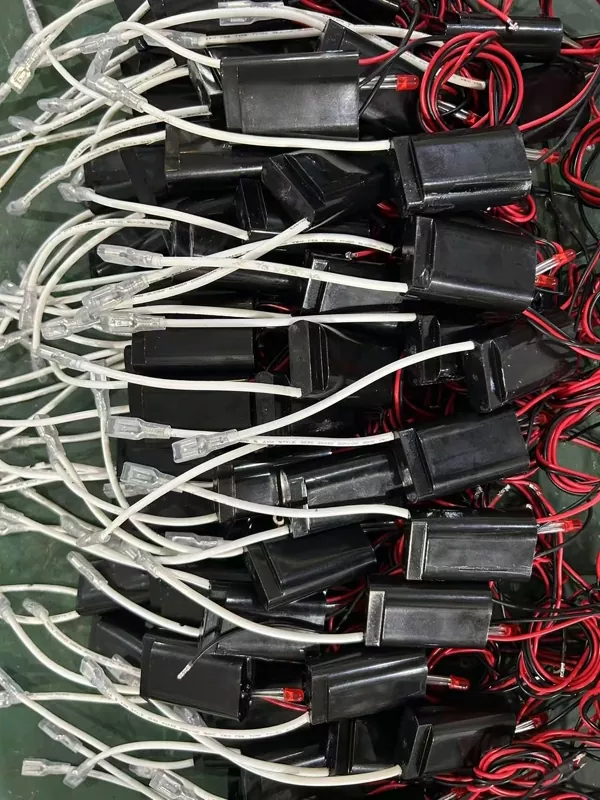

Połączenia wejściowe są dostępne jako złącza kołkowe lub przewody lutowane. Wysokie napięcie wyjściowe jest dostarczane przez izolowany silikonem przewód, który zapobiega przechodzeniu łuku i wytrzymuje ciągłe zginanie. Można określić długość przewodu wysokiego napięcia.

Bezpieczeństwo i izolacja

Moduł zamknięty jest w trudnopalnej obudowie, która chroni obwód wewnętrzny przed kurzem i wilgocią. Wyjście wysokiego napięcia jest odizolowane od wejścia niskiego napięcia. Prąd wyjściowy jest z natury ograniczony, co zmniejsza ryzyko porażenia prądem podczas normalnej pracy. Jednakże moduł powinien zawsze być zamknięty wewnątrz gotowego produktu z odpowiednią izolacją wokół zacisku wysokiego napięcia.

EMC i hałas

Częstotliwość przełączania dobierana jest tak, aby zminimalizować słyszalny hałas i zakłócenia elektromagnetyczne. W razie potrzeby do wrażliwych zastosowań można zalecić zewnętrzny filtr RC lub kabel ekranowany.

Typowe zastosowania

• Oczyszczacze powietrza:Zasila elektrofiltry lub generatory jonów ujemnych w jednostkach mieszkalnych i przenośnych.
• Urządzenia z jonami ujemnymi:Stosowany w jonizatorach stacjonarnych, odświeżaczach samochodowych i produktach do higieny osobistej.
• Moduły plazmowe:Napędza małe generatory plazmy do usuwania zapachów i dezynfekcji powierzchni.
• Medycyna i opieka zdrowotna:Nadaje się do komór dezynfekcyjnych małej mocy, dentystycznych systemów ssących i laboratoryjnych modułów oczyszczania powietrza.
• Akcesoria HVAC:Instalowane wewnątrz klimakonwektorów lub jonizatorów montowanych w kanałach w celu ciągłego uzdatniania powietrza.

Opcje dostosowywania

• Napięcie wyjściowe:Stałe na 5 kV, 6 kV, 7 kV, 8 kV lub 9 kV w zależności od modelu. Można ocenić wartości niestandardowe.
• Napięcie wejściowe:Standardowe napięcie DC 5 V lub DC 12 V. W przypadku zamówień hurtowych mogą być dostępne inne napięcia.
• Biegunowość:Można wybrać wyjście ujemne lub dodatnie. Ujemny wynik wyjściowy jest powszechny w zastosowaniach związanych z oczyszczaniem powietrza.
• Długość przewodu i typ złącza:Długość i zakończenie przewodu wysokiego napięcia można dostosować.
• Obudowa i montaż:Moduł może być dostarczony bez obudowy do bezpośredniej integracji z płytką PCB lub z kołnierzami montażowymi.

Niezawodność i testowanie

Przed wysyłką każdy moduł jest testowany pod kątem napięcia wyjściowego, prądu wejściowego i integralności izolacji. Przykładowe testy obejmują ciągłą pracę przy pełnym obciążeniu przez 48 godzin i cykle termiczne w zakresie od -10°C do +60°C. W przypadku zastosowań medycznych lub masowych można dostarczyć dodatkowe raporty z testów.

Często zadawane pytania

Czy napięcie wyjściowe można regulować podczas pracy?

Nie. Napięcie wyjściowe jest ustalane fabrycznie w zależności od wybranego modelu. Jeśli potrzebne jest zmienne wyjście, wymagany byłby inny moduł lub zewnętrzny obwód sterujący. Możemy omówić niestandardowe rozwiązania dla projektów objętościowych.

Skąd mam wiedzieć, jakie napięcie wyjściowe wybrać?

Wymagane napięcie wyjściowe zależy od rozstawu elektrod i docelowego zastosowania. W przypadku generatorów jonów ujemnych powszechne jest napięcie od 5 kV do 7 kV. W przypadku elektrofiltrów z większymi odstępami między płytami może być potrzebne napięcie od 8 kV do 9 kV. Nasz zespół techniczny może pomóc w zależności od konfiguracji elektrody.

Czy ten moduł wytwarza ozon?

Sam moduł nie wytwarza bezpośrednio ozonu. Ozon może powstać, gdy wysokie napięcie zostanie przyłożone do ostrej elektrody w powietrzu, zwłaszcza przy wyższych napięciach. Jeśli problemem jest kontrola ozonu, napięcie wyjściowe można utrzymać poniżej 6 kV lub można zastosować inną konstrukcję elektrody.

Czy moduł można bezpiecznie stosować w sprzęcie AGD?

Moduł został zaprojektowany z ograniczonym prądem wyjściowym i zamkniętą izolacją. Po zainstalowaniu wewnątrz prawidłowo uziemionego urządzenia spełnia wymagania bezpieczeństwa dotyczące niskiego napięcia do użytku domowego. Jednakże okablowanie wyjściowe wysokiego napięcia musi być zamknięte i niedostępne dla użytkowników.

Jaka jest typowa żywotność modułu?

W normalnych warunkach pracy i w określonym zakresie temperatur oczekiwana żywotność modułu wynosi ponad 20 000 godzin. Głównymi czynnikami awarii są przepięcia na wejściu i ciągła praca w maksymalnej temperaturze. Właściwe zarządzanie temperaturą w urządzeniu głównym poprawia żywotność.

Czy mogę zamówić próbkę do wyceny?

Tak. Dostępne są przykładowe zamówienia do prototypowania i testowania. Podczas składania zamówienia należy podać żądane napięcie wejściowe, napięcie wyjściowe, polaryzację i długość przewodu.
