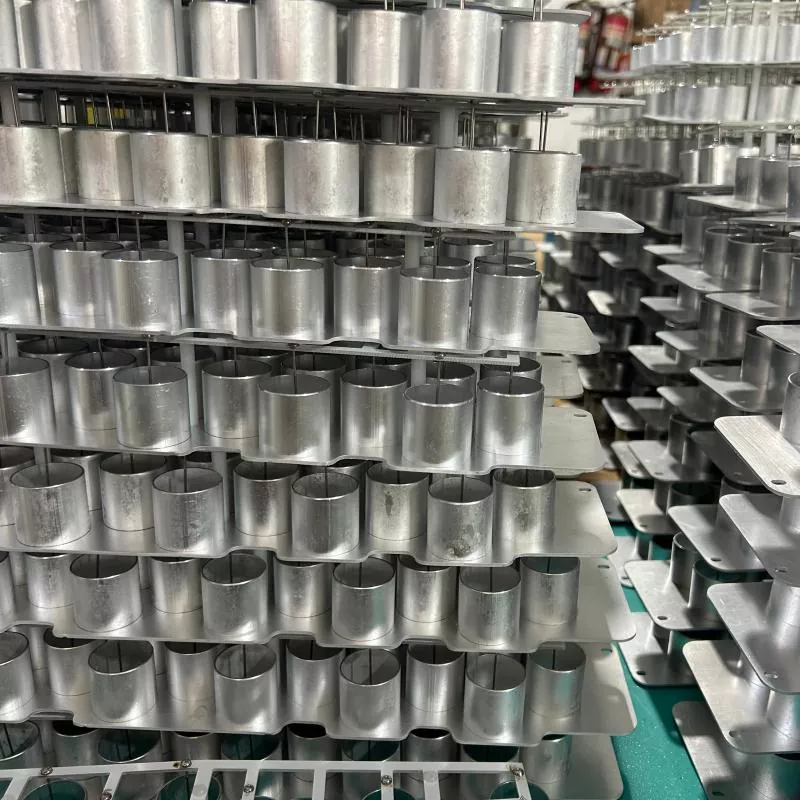

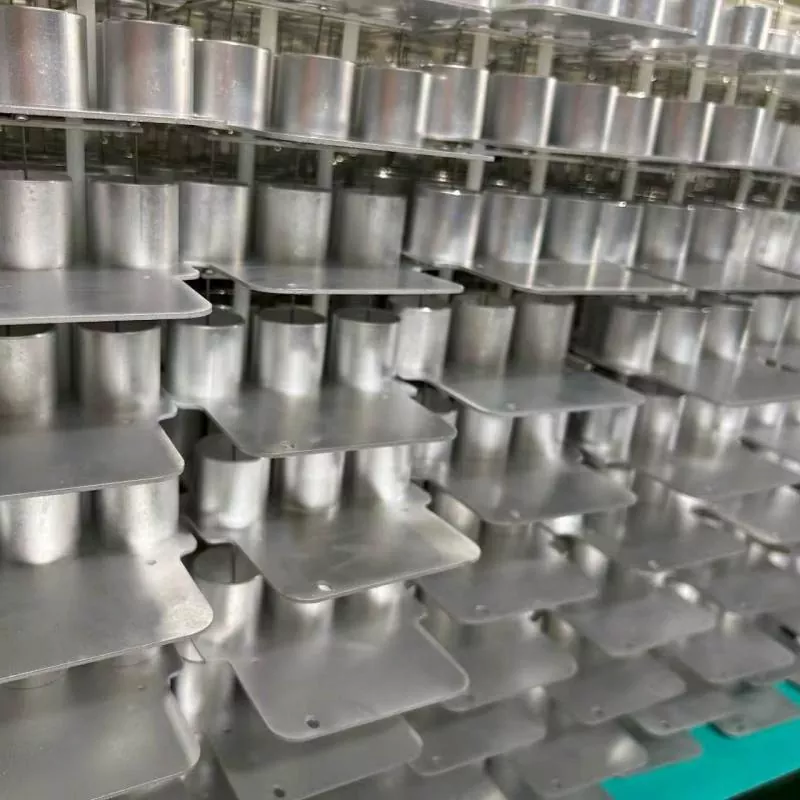

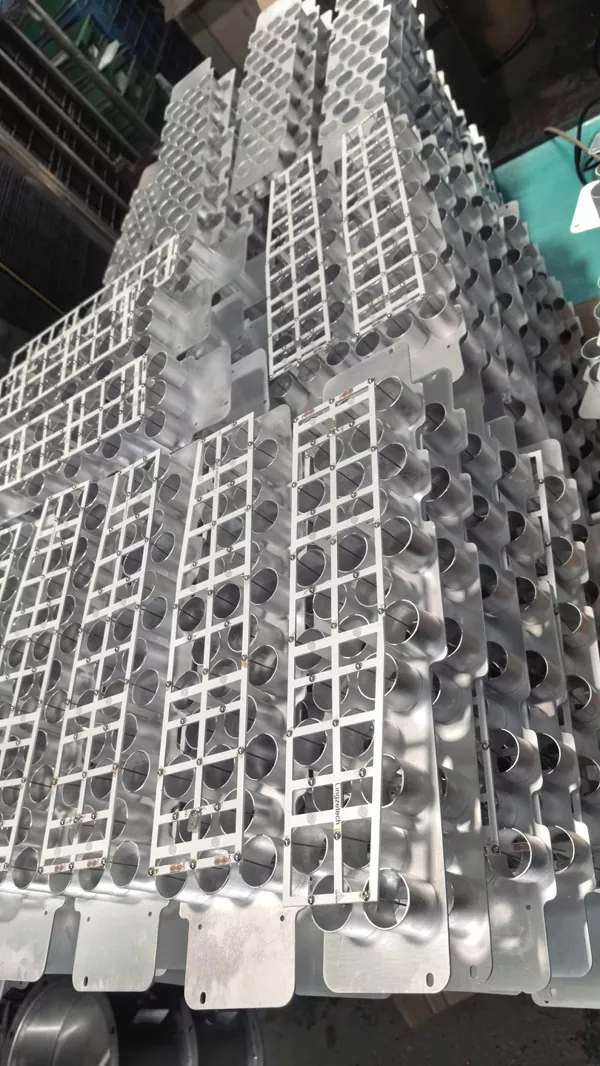

Moduł elektrostatycznego oczyszczania powietrza

Moduł elektrostatycznego oczyszczania powietrza DeFa (zwany także modułem ESP) to kompaktowy, elektrostatyczny moduł wytrącania wysokiego napięcia, zaprojektowany do integracji z systemami wentylacyjnymi, sprzętem gospodarstwa domowego i niestandardowym sprzętem do oczyszczania powietrza. Usuwa unoszący się w powietrzu pył, cząstki PM2,5, bakterie i przyłączone mikroorganizmy, ładując cząsteczki w polu elektrycznym i zbierając je na przeciwnie naładowanych płytach. Dostawcą modułu jest firma Shengyuan Technology (marka DeFa), producent z ponad 20-letnim doświadczeniem w zasilaczach wysokiego napięcia i systemach plazmowych.

Moduł jest przeznaczony jako komponent OEM lub jako rozwiązanie modernizacyjne. Wymiary mechaniczne, wejście elektryczne i interfejs przepływu powietrza można dostosować do konkretnych wymagań projektu. Typowe zastosowania obejmują oczyszczacze powietrza w budynkach mieszkalnych, systemy świeżego powietrza, komercyjne jednostki HVAC i specjalistyczne przemysłowe urządzenia do oczyszczania powietrza. Ponieważ podstawowa technologia nie opiera się na gęstych filtrach mechanicznych, moduł działa z niskimi oporami przepływu powietrza i niskim zużyciem energii.

Kluczowe parametry techniczne

Zasada działania

Moduł przykłada pole prądu stałego o wysokim napięciu pomiędzy elektrodami wyładowczymi a płytami kolektora. Cząsteczki unoszące się w powietrzu wpadające do pola zostają naładowane elektrycznie i następnie przyciągane są do powierzchni kolektora. Mechanizm ten usuwa drobny kurz, dym, pyłki i mikroorganizmy bez wysokiego spadku ciśnienia występującego w przypadku gęstych mediów HEPA. Płyty zbierające można myć i ponownie używać, co zmniejsza koszty materiałów eksploatacyjnych przez cały okres użytkowania produktu.

Zasilanie wysokonapięciowe zostało zaprojektowane tak, aby zapewnić stabilną moc wyjściową nawet przy wahaniach napięcia wejściowego. Jest to ważne w zastosowaniach mieszkaniowych, w których napięcie sieciowe może się zmieniać, oraz w przypadku instalacji mobilnych lub zasilanych energią słoneczną, gdzie źródło zasilania nie zawsze jest stałe. Poziom mocy można ustawić tak, aby zrównoważyć skuteczność oczyszczania i produkcję ozonu, utrzymując resztkowy ozon w standardowych granicach powietrza w pomieszczeniach.

Elastyczność projektowania modułów i integracji

Kompaktowa i konfigurowalna konstrukcja

Moduł może być produkowany w kształcie prostokątnym, kwadratowym lub okrągłym, aby pasował do wyposażenia głównego. Otwory montażowe, złącza elektryczne i kierunek przepływu powietrza są definiowane na etapie projektowania. Umożliwia to instalację modułu ESP wewnątrz oczyszczaczy powietrza, okapów nadkuchennych, kanałów HVAC, kaset sufitowych lub urządzeń przenośnych.

Szerokie wejście napięciowe

Dostępne są dwie główne wersje zasilania. Wersja niskonapięciowa prądu stałego działa przy napięciu 12 V lub 24 V i nadaje się do pojazdów, systemów solarnych lub sprzętu zasilanego akumulatorowo. Wersja AC akceptuje standardowe napięcie sieciowe i zawiera izolowany transformator wysokiego napięcia. Obie wersje zawierają zabezpieczenie nadprądowe i zwarciowe.

Opcjonalny interfejs czujnika i sterowania

Moduł może być dostarczony z prostym sterowaniem włączaniem/wyłączaniem lub z interfejsem dla czujników PM2,5, sygnałów prędkości wentylatora lub sterownika systemowego. Dzięki temu urządzenie główne może dostosować intensywność oczyszczania na podstawie jakości powietrza w czasie rzeczywistym. Można także podać sygnał konserwacji, który będzie wskazywał, kiedy zalecane jest mycie kolektora.

Typowy zakres zastosowania

Moduł ESP nie jest ograniczony do jednej branży lub typu instalacji. Typowe zastosowania obejmują:

• Oczyszczacze powietrza do użytku domowego:Integracja z jednostkami wieżowymi lub biurkowymi do sypialni, salonów i pokoi dziecięcych.
• Systemy świeżego powietrza:Instalowany w kanałach nawiewnych lub powrotnych w celu wentylacji całego domu.
• Komercyjne systemy HVAC:Montowane w klimakonwektorach, kasetach sufitowych lub centralach wentylacyjnych w biurach, hotelach i powierzchniach handlowych.
• Transport publiczny:Przystosowany do oczyszczania powietrza w kabinach autobusów, autokarów i metra, z wejściem zasilania prądem stałym i konstrukcją odporną na wibracje.
• Urządzenia przemysłowe i specjalistyczne:Stosowany do odciągania dymów spawalniczych, wycinania laserowego układów wydechowych lub elektronicznej obróbki powietrza w pomieszczeniach czystych.
• Niestandardowe projekty OEM/ODM:Rozmiar modułu, napięcie, typ złącza i materiał kolektora mogą być określone przez klienta.

W przypadku instalacji domowej moduł jest zwykle osadzany w gotowym urządzeniu, a nie instalowany jako samodzielna jednostka natynkowa. DeFa może dostarczyć albo sam moduł do użytku OEM, albo kompletny zestaw z obudową i wentylatorem do bezpośredniej integracji.

Instalacja i konserwacja

Wytyczne dotyczące integracji

• Zapewnij ścieżkę przepływu powietrza przez moduł z odpowiednią równomierną dystrybucją na powierzchni kolektora.
• Upewnij się, że sekcja wysokiego napięcia jest zamknięta i niedostępna podczas pracy.
• Zastosuj określoną orientację montażową, aby umożliwić osadzanie się kurzu na płytach kolektora bez wpadania na inne elementy.
• Podłączyć zasilanie zgodnie ze schematem połączeń i sprawdzić uziemienie w przypadku zastosowania metalowej obudowy.

Czyszczenie kolektora

Płyty kolektorów należy poddawać okresowym przeglądom w zależności od obciążenia zanieczyszczeniami. W przypadku typowego użytku w pomieszczeniach wystarczające jest czyszczenie co 1 do 3 miesięcy. Kolektor można zdjąć i umyć ciepłą wodą z łagodnym detergentem, a następnie całkowicie wysuszyć przed ponownym montażem. W zależności od warunków pracy, po długotrwałym użytkowaniu przewody lub igły jonizujące mogą wymagać wymiany.

Często zadawane pytania

Czy moduł można zastosować w domowym oczyszczaczu powietrza?

Tak. Moduł można zintegrować z domowym oczyszczaczem powietrza lub systemem świeżego powietrza. Usuwa kurz, PM2,5 i bakterie przy niskim zużyciu energii i niskim poziomie hałasu. Do użytku domowego moduł jest zwykle budowany jako kompletne urządzenie z obudową zabezpieczającą i wentylatorem.

Jaka jest różnica pomiędzy filtracją ESP i HEPA?

Moduły ESP wykorzystują pole elektryczne do wychwytywania cząstek na zmywalnych płytach, natomiast filtry HEPA wykorzystują gęste włókna do wychwytywania cząstek. Systemy ESP charakteryzują się niższymi oporami przepływu powietrza i niższymi kosztami wymiany, ponieważ kolektor nadaje się do ponownego użycia. Filtry HEPA mogą osiągnąć wyższą skuteczność w jednym przejściu w przypadku bardzo drobnych cząstek, dlatego w niektórych projektach łączy się obie technologie w celu uzyskania maksymalnej wydajności.

Czy moduł generuje ozon?

Podczas normalnej pracy wyładowanie wysokiego napięcia może wytworzyć niewielką ilość ozonu. Zasilacze DeFa są dostrojone tak, aby utrzymać produkcję ozonu poniżej powszechnie przyjętych limitów w pomieszczeniach zamkniętych. Jeśli wymagana jest bardziej rygorystyczna kontrola ozonu, można zastosować katalizator redukujący ozon lub ustawienie niższej mocy.

Czy moduł można dostosować do konkretnego produktu?

Tak. Wymiary, natężenie przepływu powietrza, napięcie zasilania, materiał kolektora i typ złącza można dostosować. DeFa zapewnia wsparcie techniczne w zakresie integracji, w tym symulację przepływu powietrza i testowanie kompatybilności elektrycznej.

Czy moduł jest bezpieczny w użytkowaniu w zajmowanych pomieszczeniach?

Sekcja wysokiego napięcia jest w pełni izolowana i zamknięta. Po zintegrowaniu z gotowym urządzeniem wszystkie dostępne części są odizolowane od obwodu wysokiego napięcia. Wejście niskonapięciowe zawiera również zabezpieczenie przed przetężeniem i zwarciem.

Jaka jest typowa żywotność modułu?

Przy regularnym czyszczeniu kolektora moduł może pracować od 8 do 10 lat lub dłużej. Zasilacz wysokiego napięcia jest przeznaczony do pracy ciągłej i przed wysyłką jest testowany pod kątem właściwości izolacyjnych.

Tło inżynieryjne producenta

Shengyuan Technology (marka DeFa) specjalizuje się w zasilaczach wysokiego napięcia, wytwarzaniu plazmy i sprzęcie do oczyszczania środowiska. Firma dostarczała komponenty i systemy klientom w Ameryce Północnej, Europie i Azji. W przypadku modułów elektrostatycznych Shengyuan stosuje tę samą technologię sterowania wysokim napięciem, którą stosuje się w przemysłowych systemach oczyszczania spalin, z modyfikacjami umożliwiającymi integrację produktów mieszkaniowych i komercyjnych. Testy wewnętrzne obejmują pracę ciągłą, rezystancję izolacji i weryfikację wydajności przy zmiennym napięciu wejściowym.
