W jaki sposób moduł wysokiego napięcia prądu stałego może ulepszyć kompaktowe systemy oczyszczania i jonizacji powietrza

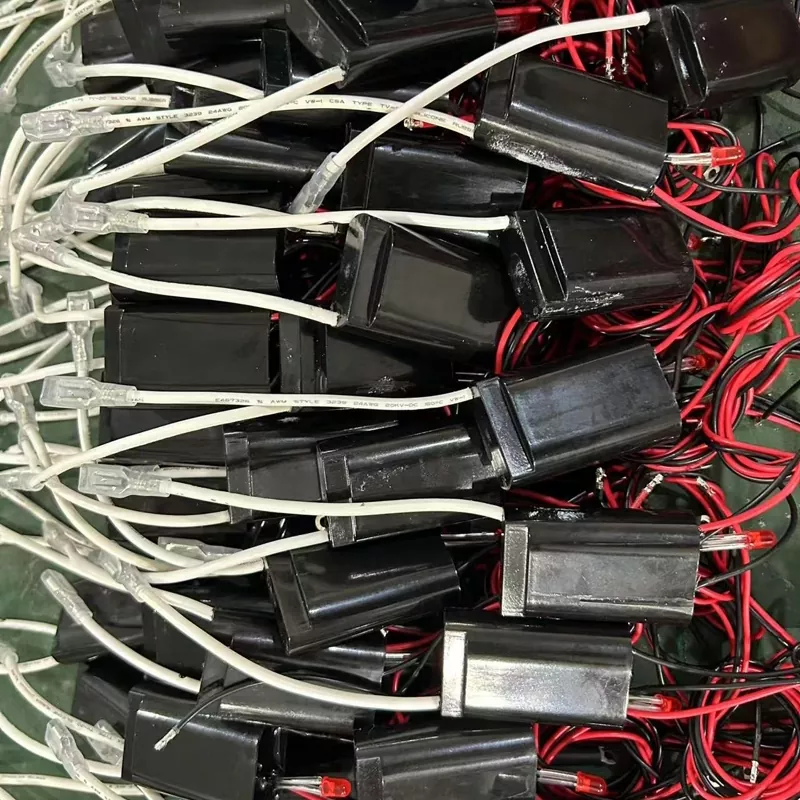

DeFazapewnia kompaktModuł wysokiego napięcia prądu stałegoprzeznaczony do przetwarzania niskiego napięcia wejściowego prądu stałego na stabilne napięcie wyjściowe wysokiego napięcia dla oczyszczaczy powietrza, jonizatorów, urządzeń plazmowych, elektrostatycznych systemów wytrącania i innych urządzeń do uzdatniania powietrza o małej mocy. Dzięki wejściu 5 V lub 12 V, opcjom wyjściowym 5–9 kV, kompaktowym wymiarom 51 × 32 × 19 mm i zintegrowanym funkcjom zabezpieczającym, moduł ten jest odpowiedni dla projektantów sprzętu poszukujących oszczędnego przestrzennie rozwiązania zasilania wysokim napięciem.

Źródło wysokiego napięcia nie zawsze musi być duże, złożone lub trudne do zintegrowania. Nowoczesne urządzenia do oczyszczania powietrza, jonizacji, plazmowe i elektrostatyczne coraz częściej wymagają kompaktowych komponentów mocy, które mogą zapewnić stabilne napięcie, mieszcząc się w urządzeniach o ograniczonej przestrzeni. Dobrze zaprojektowanyModuł wysokiego napięcia prądu stałegoprzekształca energię prądu stałego o niskim napięciu w kontrolowane napięcie wyjściowe o wysokim napięciu, dostarczając energię elektryczną wymaganą przez elektrody, jonizatory, kolektory elektrostatyczne lub małe ogniwa plazmowe.

Moduł DeFa obsługuje napięcie wejściowe DC 5 V lub DC 12 V oraz wyjście 5 kV do 9 kV DC, w zależności od modelu. Jego znamionowy pobór mocy wynosi aż 3W, natomiast typowy prąd wyjściowy jest ograniczony do ≤0,5mA. Zamknięta struktura, konfigurowalne okablowanie, zabezpieczenie przed zwarciem, ograniczenie przetężenia i zabezpieczenie przed otwartym obciążeniem sprawiają, że jest to praktyczne w przypadku integracji sprzętu OEM.

Spis treści

1. Co to jest moduł wysokiego napięcia prądu stałego?
2. Jak działa moduł wysokiego napięcia prądu stałego?
3. Kluczowe specyfikacje i parametry projektowe
4. Gdzie stosuje się moduły prądu stałego wysokiego napięcia?
5. Co inżynierowie powinni wziąć pod uwagę podczas integracji?
6. Kluczowe zalety sprzętu OEM
7. Jak wybrać odpowiedni moduł?
8. Często zadawane pytania
9. Wniosek

Co to jest moduł wysokiego napięcia prądu stałego?

Moduł wysokiego napięcia prądu stałego to kompaktowy element przekształcający moc, który przekształca stosunkowo niskie napięcie wejściowe prądu stałego w znacznie wyższe napięcie wyjściowe prądu stałego. Zamiast projektować obwód wysokiego napięcia składający się z pojedynczych transformatorów, elementów przełączających, prostowników, obwodów zabezpieczających i konstrukcji izolacyjnych, producenci sprzętu mogą zintegrować dedykowany moduł wysokiego napięcia z produktem głównym.

Architektura ta jest szczególnie przydatna tam, gdzie przestrzeń instalacyjna jest ograniczona. Moduł DeFa ma wymiary zaledwie 51 × 32 × 19 mm i waży około 25 g, co pozwala na integrację z przenośnymi oczyszczaczami powietrza, jonizatorami stacjonarnymi, odświeżaczami samochodowymi, urządzeniami odkażającymi, akcesoriami HVAC i innym kompaktowym sprzętem.

Wyjście można skonfigurować w zależności od wybranego modelu, z dostępnymi poziomami napięć od 5kV do 9kV. W zależności od zastosowania, wyjście wysokiego napięcia może być wykorzystane do wytwarzania jonów ujemnych, wytrącania elektrostatycznego lub małych systemów wytwarzania plazmy.

Jak działa moduł wysokiego napięcia prądu stałego?

Podstawową zasadą działania jest wieloetapowy proces konwersji napięcia. Wejście prądu stałego niskiego napięcia najpierw napędza oscylator lub obwód przełączający. Obwód ten zasila stronę pierwotną transformatora podwyższającego napięcie. Transformator zwiększa napięcie, po czym obwód prostownika przekształca przetworzony sygnał elektryczny na prąd stały o wysokim napięciu.

Obwód wyjściowy zaprojektowano tak, aby ograniczał prąd, dzięki czemu moduł może dostarczać wysokie napięcie bez konieczności stosowania dużej mocy wyjściowej. To rozróżnienie jest ważne, ponieważ wiele zastosowań jonizacyjnych i elektrostatycznych wymaga raczej dużego pola elektrycznego niż dużej ilości prądu elektrycznego.

• Stopień wejściowy:Odbiera napięcie DC 5 V lub DC 12 V.
• Stopień oscylacji:Generuje sygnał przełączający wymagany przez transformator.
• Etap awansu:Podnosi niskie napięcie wejściowe do wysokiego napięcia.
• Etap rektyfikacji:Wytwarza wymagane napięcie wyjściowe prądu stałego o wysokim napięciu.
• Stopień ochrony:Pomaga ograniczyć nieprawidłowy prąd i chronić obwód w przypadku awarii.

Dzięki tej kompaktowej architekturze zintegrowanie dedykowanego modułu wysokiego napięcia jest łatwiejsze niż budowanie od podstaw kompletnego obwodu zasilania wysokiego napięcia.

Kluczowe specyfikacje i parametry projektowe

Przed wyborem modułu mocy wysokiego napięcia inżynierowie powinni ocenić kompatybilność wejściową, napięcie wyjściowe, pobór mocy, wymiary fizyczne, okablowanie, zakres temperatur, izolację i funkcje zabezpieczające. Poniższa tabela podsumowuje główne specyfikacje rozwiązania DeFa.

W celu szczegółowego doboru technicznego inżynierowie powinni dopasować charakterystykę elektryczną modułu do geometrii elektrody, stanu obciążenia, odległości izolacji, konstrukcji obudowy i środowiska operacyjnego produktu końcowego.

Gdzie stosuje się moduły prądu stałego wysokiego napięcia?

Kompaktowa obudowa i konstrukcja o niskim poborze mocy modułu wysokonapięciowego sprawiają, że nadaje się on do wielu zastosowań elektrostatycznych i uzdatniania powietrza.

Sprzęt do oczyszczania powietrza

W elektrostatycznych systemach oczyszczania powietrza wysokie napięcie wytwarza pole elektryczne, które wspomaga ładowanie i zbieranie cząstek. Moduł może również zasilać komponenty generujące jonów ujemnych wykorzystywane w ramach projektu uzdatniania powietrza.

Generatory jonów ujemnych

Jonizatory stacjonarne, przenośne odświeżacze powietrza i inne kompaktowe urządzenia wytwarzające jony wymagają źródła wysokiego napięcia bez konieczności dodawania dużego zespołu zasilacza. Mała przetwornica wysokiego napięcia prądu stałego może uprościć tę integrację.

Urządzenia plazmowe

Małe systemy plazmowe mogą wymagać kontrolowanego źródła wysokiego napięcia w celu ustalenia warunków elektrycznych wymaganych przez ogniwo plazmowe. W zależności od konstrukcji moduł może obsługiwać kompaktowe generatory plazmy stosowane do usuwania odorów lub zastosowań związanych z powierzchnią.

Akcesoria do systemów HVAC i uzdatniania powietrza

Moduły wysokiego napięcia można również zintegrować z klimakonwektorami, jonizatorami montowanymi w kanałach i innymi akcesoriami do ciągłego uzdatniania powietrza, gdy dostępna przestrzeń instalacyjna jest ograniczona.

Sprzęt medyczny i laboratoryjny

W sprzęcie do oczyszczania powietrza o małej mocy i specjalistycznym sprzęcie do dezynfekcji można stosować kompaktowe zasilacze wysokiego napięcia, jeśli wymagania elektryczne odpowiadają specyfikacjom modułu, a gotowy sprzęt zawiera odpowiednie środki bezpieczeństwa.

Co inżynierowie powinni wziąć pod uwagę podczas integracji?

Komponenty wysokiego napięcia wymagają czegoś więcej niż tylko kompatybilności elektrycznej. Podczas opracowywania produktu należy wziąć pod uwagę układ mechaniczny, izolację, okablowanie, warunki termiczne, zakłócenia elektromagnetyczne i ochronę użytkownika.

• Prześwit wysokiego napięcia:Zachowaj odpowiednią odległość między wyjściem wysokiego napięcia a elementami przewodzącymi.
• Izolacja:Wokół zacisku wysokiego napięcia i przewodów należy zastosować odpowiednie materiały izolacyjne.
• Konstrukcja obudowy:Sekcja wysokiego napięcia nie powinna być dostępna podczas normalnej pracy.
• Zarządzanie ciepłem:Utrzymuj moduł w określonym zakresie temperatur roboczych.
• Okablowanie:Wybierz odpowiedni izolowany kabel wysokiego napięcia i określ wymaganą długość przewodu.
• EMC:Wrażliwe systemy elektroniczne mogą wymagać ekranowania, filtrowania lub ostrożnego prowadzenia kabli.
• Geometria elektrody:Rozstaw i kształt elektrod wpływają na wymagania napięciowe i zachowanie elektryczne.

Zamknięta konstrukcja modułu izoluje wyjście wysokiego napięcia od wejścia niskiego napięcia. Niemniej jednak projektanci sprzętu końcowego pozostają odpowiedzialni za wdrożenie odpowiedniej izolacji, obudowy, uziemienia i architektury bezpieczeństwa dla gotowego produktu.

Jakie są kluczowe zalety sprzętu OEM?

Dla producentów OEM kompaktowy moduł wysokiego napięcia może zmniejszyć złożoność projektowania, jednocześnie ułatwiając pakowanie całego produktu.

1. Kompaktowy ślad mechaniczny:Wymiary 51×32×19 mm pozwalają na montaż w stosunkowo małych obudowach.
2. Niskie zapotrzebowanie na moc wejściową:Nominalny pobór mocy do 3 W obsługuje architektury systemów o niskim poborze mocy.
3. Wiele opcji napięcia:Dostępne modele pokrywają wymagania wyjściowe od 5 kV do 9 kV.
4. Konfigurowalne połączenia:Długość przewodów wysokiego napięcia i rozmieszczenie złączy można określić w zależności od projektu urządzenia.
5. Funkcje zabezpieczające:W module wbudowane jest ograniczenie nadprądowe, zabezpieczenie przed zwarciem i zabezpieczenie przed otwartym obciążeniem.
6. Możliwość dostosowania OEM:Można ocenić napięcie wejściowe, napięcie wyjściowe, polaryzację, obudowę, montaż i okablowanie pod kątem wymagań specyficznych dla projektu.

Jak wybrać odpowiedni moduł wysokiego napięcia prądu stałego?

Wybór odpowiedniego modułu rozpoczyna się od określenia obciążenia elektrycznego, a nie od wyboru najwyższego dostępnego napięcia. Wyższe napięcie nie jest automatycznie lepsze, ponieważ odstęp między elektrodami, warunki powietrza, izolacja, kwestie dotyczące ozonu i cele aplikacji wpływają na wydajność systemu.

W przypadku zastosowań z jonami ujemnymi odpowiednie mogą być modele o niższym napięciu wyjściowym, w zależności od konstrukcji elektrody. Elektrostatyczne systemy opadów z większym rozstawem elektrod lub kolektorów mogą wymagać wyższego napięcia. Zastosowania plazmy należy oceniać w oparciu o charakterystykę elektryczną konkretnego ogniwa wyładowczego.

Praktyczna lista kontrolna wyboru obejmuje:

• Sprawdź, czy system hosta zapewnia napięcie wejściowe DC 5 V lub DC 12 V.
• Określ wymagane napięcie wyjściowe na podstawie rozstawu elektrod i projektu aplikacji.
• Potwierdź wymaganą polaryzację: dodatnią lub ujemną.
• Oblicz dostępny budżet mocy sprzętu głównego.
• Sprawdź fizyczną przestrzeń instalacyjną.
• Określ wymaganą długość kabla wysokiego napięcia i rozmieszczenie złączy.
• Ocenić temperaturę pracy i warunki obudowy.
• Jeśli w pobliżu zainstalowana jest wrażliwa elektronika, należy wziąć pod uwagę wymagania dotyczące kompatybilności elektromagnetycznej.

W przypadku projektów OEM udostępnienie tych szczegółów dostawcy na etapie wyceny może przyspieszyć dopasowanie techniczne i ograniczyć niepotrzebne iteracje prototypów.

Często zadawane pytania dotyczące modułów wysokiego napięcia prądu stałego

Czy można regulować napięcie wyjściowe podczas pracy modułu?

Moduł standardowy wykorzystuje fabrycznie zdefiniowane napięcie wyjściowe zgodnie z wybranym modelem. Jeśli aplikacja wymaga zmiennego napięcia wyjściowego, inżynierowie powinni omówić niestandardowy moduł lub rozwiązanie zewnętrznego sterowania na etapie projektowania.

Jak wybrać pomiędzy napięciem wyjściowym 5 kV a 9 kV?

Wymagane napięcie zależy przede wszystkim od konfiguracji i zastosowania elektrody. Zastosowania związane z jonami ujemnymi mogą zwykle wykorzystywać napięcie 5 kV–7 kV, podczas gdy systemy elektrostatyczne z większymi odstępami między elektrodami mogą wymagać napięcia 8 kV–9 kV. Przed wyborem modelu należy ocenić kompletną konfigurację elektrody i obciążenia.

Czy moduł wysokiego napięcia wytwarza ozon?

Sam moduł jest raczej elementem konwersji mocy niż generatorem ozonu. Jednakże ozon może potencjalnie tworzyć się, gdy wysokie napięcie zostanie przyłożone do ostrych elektrod w powietrzu, szczególnie przy wyższych napięciach. Dlatego też, gdy ważna jest kontrola ozonu, należy wziąć pod uwagę geometrię elektrody, poziom napięcia i konstrukcję systemu.

Czy można go stosować w sprzęcie AGD?

Moduł zaprojektowano z ograniczonym prądem wyjściowym i zamkniętą izolacją, ale urządzenie końcowe nadal wymaga odpowiedniej izolacji elektrycznej, uziemienia, obudowy i rozwiązań zapewniających bezpieczeństwo. Zacisk wysokiego napięcia i okablowanie nie powinny być dostępne dla użytkowników podczas normalnej pracy.

Jaki jest oczekiwany okres użytkowania?

W normalnych warunkach pracy i w określonym zakresie temperatur oczekiwana żywotność modułu wynosi ponad 20 000 godzin. Nadmierne napięcie wejściowe i długotrwała praca w maksymalnej temperaturze mogą mieć wpływ na żywotność, dlatego zaleca się odpowiednie zarządzanie termiczne i elektryczne.

Czy dostępne są próbki do testów prototypów?

Tak. Zamówienia próbek można wykorzystać do oceny prototypu. Zamawiając próbkę, warto określić wymagane napięcie wejściowe, napięcie wyjściowe, polaryzację i długość przewodu wysokiego napięcia, aby można było ocenić odpowiednią konfigurację.

Wniosek: czy kompaktowy moduł wysokiego napięcia jest odpowiedni dla Twojego sprzętu?

Kompaktowy zasilacz wysokiego napięcia może być ważnym elementem oczyszczania powietrza, jonizacji, wytrącania elektrostatycznego, wytwarzania plazmy, akcesoriów HVAC i innych zastosowań wysokiego napięcia o małej mocy. Kluczem nie jest po prostu uzyskanie wysokiego napięcia, ale dopasowanie napięcia wyjściowego, ograniczenia prądu, polaryzacji, wymiarów mechanicznych, okablowania, izolacji i warunków pracy do ostatecznego projektu sprzętu.

Dzięki wejściu 5 V lub 12 V DC, opcjom wyjściowym 5–9 kV DC, znamionowemu poborowi mocy do 3 W, kompaktowej konstrukcji 51 × 32 × 19 mm, konfigurowalnemu okablowaniu i zintegrowanym funkcjom zabezpieczającym, rozwiązanie DeFa zapewnia programistom OEM praktyczny punkt wyjścia do integracji kompaktowych systemów wysokiego napięcia. Jeśli projektujesz oczyszczacz powietrza, jonizator, urządzenie plazmowe, system elektrostatyczny lub inny sprzęt wymagający kompaktowego źródła wysokiego napięcia, zapoznaj się ze specyfikacjami modułu wysokiego napięcia prądu stałego iskontaktuj się z namiz wymaganym napięciem wejściowym, napięciem wyjściowym, polaryzacją, konfiguracją obciążenia i wymaganiami instalacyjnymi do oceny technicznej.
