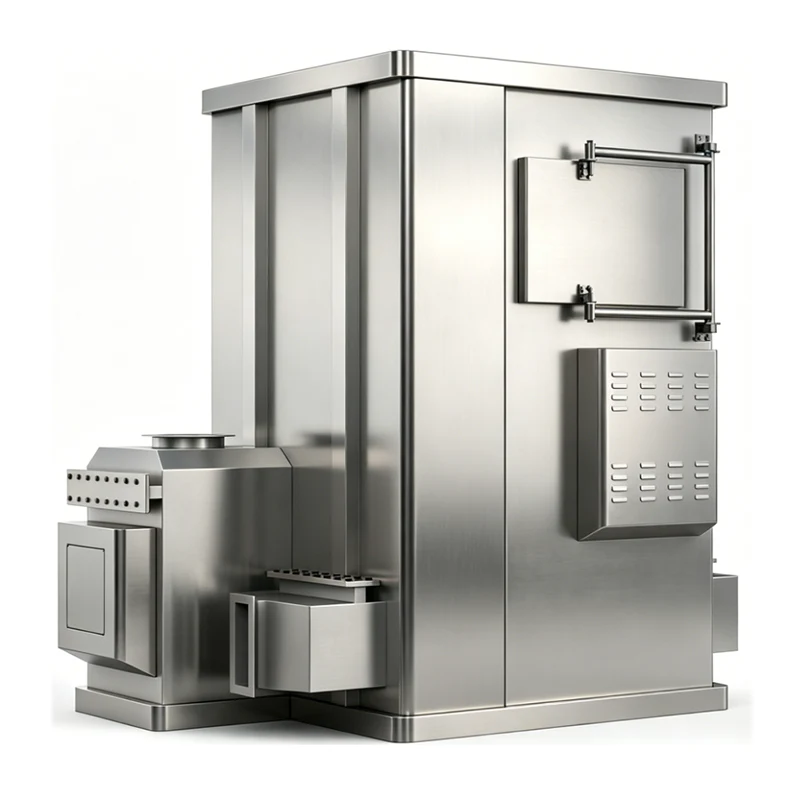

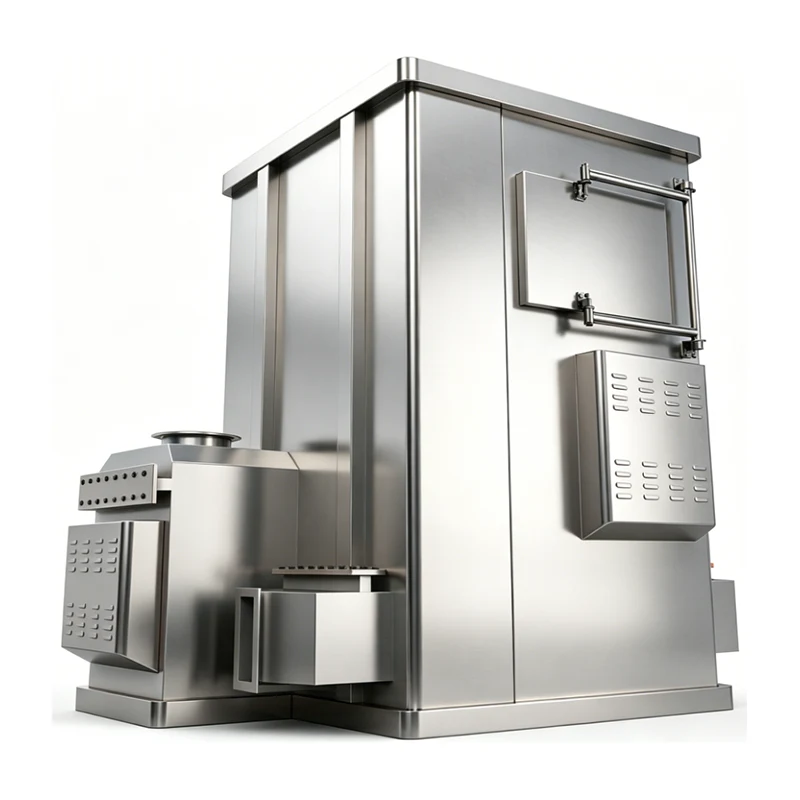

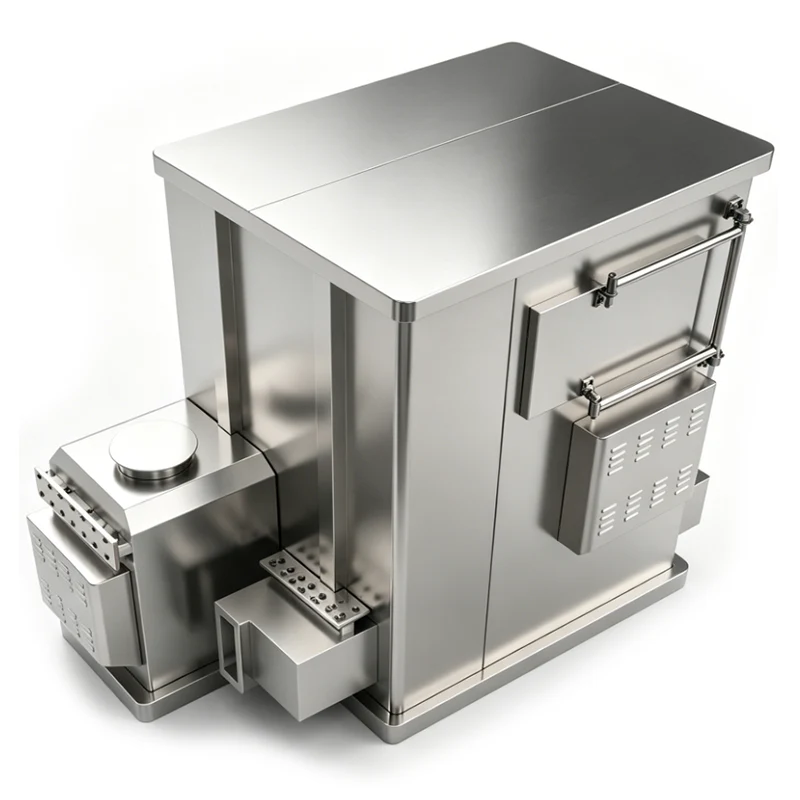

Dwustopniowy piec utleniający CO z wymianą ciepła

Dwustopniowy piec utleniający CO z wymianą ciepła Defaee to zintegrowany system ochrony środowiska i oszczędzania energii, łączący utlenianie katalityczne CO, dwustopniowy, wysokowydajny odzysk ciepła, niskociśnieniowe spalanie gazu ziemnego i inteligentne sterowanie. Został zaprojektowany do oczyszczania spalin przemysłowych zawierających CO i odzyskiwania ciepła odpadowego w metalurgii, chemii, materiałach budowlanych i sektorach pokrewnych.

Opracowany przez DeFa Environmental Equipment (Ningbo) Co., Ltd. — producenta zorientowanego na technologię z ponad 20-letnim doświadczeniem w zasilaczach wysokiego napięcia, systemach plazmowych i ograniczaniu emisji LZO — piec ten wykorzystuje dwustopniową płytową strukturę wymiany ciepła w celu stopniowego odzyskiwania energii cieplnej z gazów spalinowych o wysokiej temperaturze. Osiągając nieszkodliwe utlenianie CO, jednocześnie zapewnia wysokowydajne wykorzystanie energii cieplnej. W projekcie priorytetem jest zgodność z wymogami ochrony środowiska, redukcja zużycia energii i stabilna, długoterminowa praca.

Podstawowa zasada działania

1. Utlenianie katalityczne CO

Po wstępnej obróbce (odpylenie i zatrzymanie pożaru) spaliny przemysłowe zawierające CO dostają się do komory reakcyjnej pieca. Pod działaniem katalizatorów z metali szlachetnych (platyna-pallad) w stosunkowo niskiej temperaturze 450–480°C zachodzi katalityczna reakcja utleniania, przekształcająca toksyczny CO w nietoksyczny CO₂.

Reakcja: 2CO + O₂ → 2CO₂ (katalizator, 450–480°C)

Ten bezpłomieniowy proces zwiększa bezpieczeństwo operacyjne i może jednocześnie rozkładać śladowe lotne związki organiczne (LZO) obecne w strumieniu spalin, pomagając użytkownikom spełnić krajowe i międzynarodowe wymagania dotyczące emisji.

2. Dwustopniowa wymiana ciepła

Wbudowane dwustopniowe płytowe wymienniki ciepła wykorzystują stopniowane chłodzenie i gradientową konstrukcję wymiany ciepła, aby zmaksymalizować odzysk ciepła odpadowego z wysokotemperaturowych gazów spalinowych poreakcyjnych:

1. Pierwszy stopień wymiany ciepła:Spaliny o wysokiej temperaturze około 480°C wchodzą do płytowego wymiennika ciepła pierwszego stopnia, przekazując ciepło w przeciwprądzie do wchodzących gazów spalinowych o niskiej temperaturze. Temperatura gazów spalinowych spada do 240–260°C, natomiast gaz wlotowy jest podgrzewany do temperatury 200–220°C, co zmniejsza ilość energii potrzebnej do późniejszego ogrzewania gazu ziemnego.
2. Drugi stopień wymiany ciepła:Wstępnie schłodzone spaliny trafiają następnie do wymiennika ciepła drugiego stopnia, gdzie dalej przekazują ciepło świeżemu powietrzu lub innemu czynnikowi o niskiej temperaturze. Temperatura gazów spalinowych zostaje obniżona do poniżej 120°C, osiągając stopień odzysku ciepła odpadowego na poziomie ponad 75% – znacznie wyższy niż w przypadku projektów jednostopniowych.
3. Regulacja temperatury:Po wymianie ciepła trzy zestawy przepustnic powietrza precyzyjnie modulują gaz spalinowy, aby utrzymać stabilną temperaturę wylotową na poziomie około 80°C, unikając w ten sposób naprężeń urządzeń lub zanieczyszczeń termicznych spowodowanych nadmierną temperaturą.

3. Niskociśnieniowe spalanie gazu ziemnego

System obejmuje niskociśnieniową jednostkę spalania gazu ziemnego, której ciśnienie zasilania gazem jest regulowane w zakresie 0,02–0,05 MPa w celu dopasowania do typowych przemysłowych warunków gazu pod niskim ciśnieniem. Po precyzyjnym dozowaniu przez zawór redukcyjny ciśnienia, filtr i przepływomierz, gaz ziemny dostaje się do palnika, dokładnie miesza się z powietrzem do spalania i spala się w niskiej temperaturze wewnątrz pieca, zapewniając stabilne ciepło dla reakcji katalitycznej.

Konstrukcja spalania niskociśnieniowego eliminuje zagrożenia bezpieczeństwa związane z systemami wysokociśnieniowymi. Sprawność spalania przekracza 99%, natomiast stężenia emisji NOₓ i CO w spalinach pozostają znacznie poniżej powszechnie obowiązujących limitów regulacyjnych. Koszty operacyjne są zazwyczaj o 30–40% niższe w porównaniu z porównywalnymi rozwiązaniami ogrzewania elektrycznego.

Podstawowa struktura wyposażenia

1. Montaż pieca

Korpus pieca ma konstrukcję dwuwarstwową: stal węglową odporną na wysokie temperatury pokrytą warstwą izolacyjną z krzemianu glinu. Wewnętrzna powłoka wytrzymuje temperatury do 600°C, natomiast zewnętrzna temperatura powierzchni utrzymuje się na poziomie ≤50°C, aby zminimalizować straty ciepła. Piec jest podzielony na pięć sekcji funkcjonalnych — sekcję wlotową, sekcję podgrzewania, sekcję reakcji katalitycznej, sekcję dwustopniowej wymiany ciepła i sekcję wylotową — i jest integralnie zespawany, co zapewnia doskonałe uszczelnienie. Wbudowany port nadmiarowy ciśnienia zapewnia automatyczną ochronę przed nadciśnieniem.

2. Dwustopniowy moduł wymiany ciepła

Rdzeń systemu odzyskiwania ciepła składa się z dwóch stopni wysokowydajnych płytowych wymienników ciepła wykonanych ze stali nierdzewnej 304, zapewniających odporność na wysoką temperaturę, odporność na korozję i niezawodne działanie w zakresie wymiany ciepła. Wymienniki są ułożone szeregowo z pośrednimi płytami prowadzącymi, aby zapewnić równomierny rozkład spalin. Zoptymalizowany odstęp między płytami zmniejsza opór gazów spalinowych i zużycie energii przez wentylator. Moduł zaprojektowano z myślą o łatwym demontażu i czyszczeniu, przyjmując strumienie spalin zawierające pył.

3. Niskociśnieniowy system spalania gazu ziemnego

Podsystem ten składa się z rurociągów gazu ziemnego, niskociśnieniowego zaworu redukcyjnego, filtra gazu, zaworu regulującego przepływ, palnika, urządzenia zapłonowego i czujnika płomienia. Zawór redukcyjny stabilizuje ciśnienie gazu na poziomie 0,02–0,05 MPa, natomiast zawór przepływowy umożliwia precyzyjne dozowanie paliwa. Porowaty palnik wtryskowy zapewnia dokładne wymieszanie gazu i powietrza. Automatyczny zapłon i czujnik płomienia działający w czasie rzeczywistym natychmiast odcinają dopływ gazu w przypadku zaniku płomienia, aby zapobiec wyciekom.

4. Układ reakcji katalitycznej

W skład systemu wchodzi złoże katalizatora na podłożu ceramicznym o strukturze plastra miodu, obciążone katalizatorami z metali szlachetnych platynowo-palladowych, charakteryzujące się właściwościami przeciwzatruciowymi, trwałością w wysokich temperaturach i typową żywotnością 2-3 lat. W piecu zainstalowano co najmniej pięć czujników temperatury, które monitorują w czasie rzeczywistym krytyczne punkty temperatury, precyzyjnie kontrolując temperaturę reakcji w przedziale 450–480°C. Zapewnia to współczynnik konwersji CO na poziomie ≥99%.

5. Inteligentny system sterowania

System sterowania oparty na sterowniku PLC z interfejsem ekranu dotykowego integruje kontrolę temperatury, monitorowanie ciśnienia, blokady bezpieczeństwa gazu, alarmy o usterkach i rejestrację danych. Obsługuje w pełni automatyczną pracę z jednym klawiszem start/stop oraz automatyczną regulację przepływu gazu i otwarcia przepustnicy. System stale monitoruje różnicę ciśnień, ciśnienie gazu i stan płomienia; po wykryciu jakiejkolwiek nieprawidłowości uruchamia automatyczne alarmy i sekwencje wyłączania. Obsługiwane są także funkcje zdalnego monitorowania i przesyłania danych. Algorytmy sterowania zostały udoskonalone na podstawie danych terenowych DeFa gromadzonych od dwudziestu lat, co zwiększa stabilność i zmniejsza potrzebę ręcznej interwencji.

6. Pomocniczy system bezpieczeństwa

• Urządzenia przeciwpożarowe i odpylaczezarówno na wlocie, jak i na wylocie, izoluje linię produkcyjną od sprzętu do oczyszczania i wychwytuje cząstki stałe, zapobiegając cofaniu się płomienia i zatykaniu.
• Port nadmiarowy ciśnieniaz membraną przeciwwybuchową na górze komory reakcyjnej automatycznie uwalnia ciśnienie w przypadku wystąpienia nadciśnienia.
• Niezawodne uziemienieobudowy metalowej o rezystancji uziemienia ≤4Ω zapobiega gromadzeniu się ładunków elektrostatycznych i porażeniu prądem.

Kluczowe zalety wydajności

1. Wysoka wydajność oczyszczania i zgodna emisja

Współczynnik konwersji katalitycznej CO osiąga ≥99%, przy stężeniu emisji CO zazwyczaj ≤50 mg/m3. Uzyskuje się jednoczesne usuwanie LZO. Niskociśnieniowy system spalania gazu ziemnego zapewnia emisję NOₓ ≤100 mg/m3, bez czarnego dymu i zapachu. Wydajność jest sprawdzana w standardowych warunkach przemysłowych i jest zgodna z przepisami, takimi jak te regulujące zanieczyszczenia powietrza z pieców przemysłowych.

2. Doskonały odzysk ciepła odpadowego i oszczędność energii

Dwustopniowa płytowa struktura wymiany ciepła pozwala uzyskać stopień odzysku ciepła odpadowego na poziomie ≥75%, zmniejszając zużycie gazu ziemnego o 20–25% w porównaniu z jednostopniowymi konfiguracjami wymiany ciepła. Temperatura spalin na wylocie utrzymuje się na poziomie ≤120°C. Odzyskane ciepło można wykorzystać do wstępnego podgrzewania gazu wlotowego, zaopatrzenia w ciepłą wodę lub ogrzewania obiektu, umożliwiając kaskadowe wykorzystanie energii.

3. Praca pod niskim ciśnieniem i wysoka niezawodność

Praca na gazie ziemnym pod niskim ciśnieniem (0,02–0,05 MPa) znacznie zmniejsza ryzyko wycieków. Liczne blokady bezpieczeństwa — obejmujące ochronę przed płomieniem, przegrzaniem, nadmiernym ciśnieniem i uziemieniem — zapewniają kompleksowe bezpieczeństwo procesu. Redundantna dwustopniowa konstrukcja wymiany ciepła umożliwia ciągłą pracę, nawet jeśli jeden stopień wymaga konserwacji.

4. Inteligentna kontrola i niskie koszty utrzymania

W pełni automatyczne sterowanie PLC umożliwia pracę bez nadzoru. Wyświetlanie parametrów w czasie rzeczywistym i automatyczna diagnostyka usterek ułatwiają szybkie rozwiązywanie problemów. Konstrukcja odłączanego wymiennika ciepła i łatwo wymienialny katalizator zmniejszają nakłady na konserwację. Całkowity okres użytkowania sprzętu ocenia się na 10–15 lat w normalnych warunkach pracy.

5. Szerokie możliwości adaptacji

Piec przeznaczony jest do oczyszczania spalin przemysłowych o stężeniach CO w zakresie 0,5%–5% i temperaturach na wlocie 100–300°C, dzięki czemu nadaje się do oczyszczania gazów odlotowych z wielkiego pieca, gazów resztkowych z syntezy chemicznej, spalin z pieca i podobnych strumieni procesowych. Integruje się bezpośrednio ze standardowymi przemysłowymi niskociśnieniowymi rurociągami gazu ziemnego, bez konieczności modernizacji wysokociśnieniowych.

Dane techniczne (model standardowy)

Wytyczne dotyczące instalacji i uruchomienia

1. Wymagania instalacyjne

1. Zamontować na płaskim fundamencie betonowym o nośności ≥5 t/m²; zarezerwować co najmniej 1,5 m przestrzeni konserwacyjnej wokół urządzenia.
2. W rurociągach gazu ziemnego należy stosować rury stalowe bez szwu z połączeniami spawanymi i przejść próbę szczelności (0,1 MPa, 30 min bez wycieków).
3. Zapewnij niezawodne uziemienie sprzętu za pomocą żółto-zielonego przewodu uziemiającego o przekroju ≥4 mm² i rezystancji uziemienia ≤4 Ω.
4. Należy używać elastycznych połączeń na kanałach wlotowych i wylotowych, aby zapobiec uszkodzeniom powodowanym przez wibracje.
5. Zamontować manometry różnicy ciśnień na wlocie i wylocie wymiennika ciepła, aby monitorować zanieczyszczenie.

2. Procedury uruchomienia

1. Uruchomienie bez obciążenia:Włącz system, uruchom wentylator i jednostkę sterującą; sprawdzić normalne działanie i dokładne odczyty czujnika.
2. Uruchomienie gazu:Wprowadź gaz ziemny pod niskim ciśnieniem; potwierdzić brak wycieków z rurociągu, prawidłowy zapłon i stabilny płomień.
3. Uruchomienie obciążenia:Wprowadzić spaliny zawierające CO, stopniowo regulować przepływ gazów i położenie przepustnicy, aby ustabilizować temperaturę reakcji na poziomie 450–480°C. Po sprawdzeniu zgodności w zakresie emisji, należy pracować nieprzerwanie przez 24 godziny.
4. Uruchomienie blokady:Symuluj awarię płomienia, nadmierną temperaturę i nadciśnienie, aby zweryfikować funkcje automatycznego alarmu i wyłączania.

Rutynowa konserwacja

• Codziennie:Sprawdź ciśnienie gazu, stan płomienia, temperaturę pieca, różnicę ciśnień i uziemienie; rejestrować dane operacyjne.
• Tygodnik:Wyczyść filtr gazu i zabezpieczenie przeciwpożarowe; sprawdzić elastyczność amortyzatora; dokręcić śruby łączące.
• Miesięczny:Sprawdź złoże katalizatora i usuń wszelki pył powierzchniowy; oczyścić płyty wymiennika ciepła, aby zapobiec zatykaniu.
• Rocznie:Kompleksowa inspekcja izolacji, wymienników ciepła, palnika i układu sterowania; wymienić starzejące się komponenty i skalibrować czujniki.
• Długoterminowe wyłączenie:Zamknąć zawory zasilania gazem, oczyścić rurociąg z gazu, chronić sprzęt przed kurzem i okresowo wietrzyć, aby zapobiec korozji spowodowanej wilgocią.

Aplikacje i wartość

Sprzęt ten jest szeroko stosowany w oczyszczaniu gazów spalinowych CO w wielkich piecach metalurgicznych, procesach syntezy chemicznej, piecach do materiałów budowlanych i operacjach obróbki cieplnej maszyn. Zapewnia kompleksową wartość: zgodną z ochroną środowiska obróbkę spalin, obniżone koszty operacyjne dzięki wysokowydajnemu odzyskowi ciepła odpadowego, zwiększone bezpieczeństwo produkcji dzięki wielu mechanizmom zabezpieczającym oraz typowy okres zwrotu inwestycji wynoszący 1–2 lata dzięki odzyskanej energii cieplnej. Rezultatem jest praktyczne połączenie ochrony środowiska i efektywności energetycznej dla użytkowników przemysłowych.

Często zadawane pytania

Jakie warunki gazów spalinowych są odpowiednie dla tego pieca do utleniania CO?

Piec jest przeznaczony do spalania gazów spalinowych przemysłowych zawierających 0,5–5% CO, przy temperaturach na wlocie typowo od 100°C do 300°C. Można go stosować do gazu wielkopiecowego, gazu resztkowego z syntezy chemicznej, spalin z pieca i podobnych strumieni zawierających tlenek węgla i śladowe lotne związki organiczne.

Jak długo wytrzymuje katalizator i czy można go wymienić?

Podłoże ceramiczne o strukturze plastra miodu wypełnione katalizatorami platynowo-palladowymi ma typową żywotność 2–3 lat w normalnych warunkach pracy. Moduł katalizatora zaprojektowano z myślą o prostej wymianie, a nasz zespół techniczny może udzielić wskazówek dotyczących częstotliwości wymiany w oparciu o rzeczywiste dane eksploatacyjne.

Jakie ciśnienie zasilania gazem ziemnym jest wymagane?

System zasilany jest niskociśnieniowym gazem ziemnym o ciśnieniu zasilania 0,02–0,05 MPa, co odpowiada standardowym przemysłowym sieciom gazowym niskiego ciśnienia. Nie jest wymagana modernizacja pod wysokim ciśnieniem. Zawór redukcyjny ciśnienia, filtr i przepływomierz są zintegrowane, aby zapewnić stabilną dostawę gazu.

Ile energii można zaoszczędzić dzięki dwustopniowej wymianie ciepła?

Dwustopniowy płytowy wymiennik ciepła osiąga stopień odzysku ciepła odpadowego na poziomie ≥75%, zmniejszając zużycie gazu ziemnego o około 20%–25% w porównaniu z konfiguracjami jednostopniowej wymiany ciepła. Odzyskane ciepło wykorzystywane jest do wstępnego podgrzewania napływających gazów spalinowych, co bezpośrednio obniża ilość energii potrzebnej do utrzymania temperatury reakcji katalitycznej.

Czy możliwa jest ciągła praca bez nadzoru?

Tak. System sterowania oparty na sterowniku PLC obsługuje w pełni automatyczną pracę, w tym uruchamianie/zatrzymywanie jednym klawiszem, monitorowanie w czasie rzeczywistym oraz automatyczną regulację przepływu gazu i przepustnic. Zdalne monitorowanie i przesyłanie danych umożliwiają operatorom nadzorowanie stanu systemu poza siedzibą firmy. W przypadku anomalii system automatycznie inicjuje alarmy i sekwencje bezpiecznego wyłączenia.

Jakie funkcje bezpieczeństwa są zintegrowane?

W systemie zaprojektowano wiele warstw bezpieczeństwa: wlotowe i wylotowe przerywacze ognia zapobiegają cofaniu się płomienia; port nadmiarowy ciśnienia z membraną przeciwwybuchową wytrzymuje nadciśnienie; detekcja płomienia automatycznie odcina dopływ gazu w przypadku zaniku płomienia; i niezawodne uziemienie (≤4Ω) zapobiega zagrożeniom statycznym. Sama konstrukcja spalania niskociśnieniowego zmniejsza nieodłączne ryzyko.

Jaka jest typowa wydajność emisji?

W stabilnych warunkach pracy współczynnik konwersji CO osiąga ≥99%, przy stężeniu emisji CO zazwyczaj ≤50 mg/m3. Niskociśnieniowy system spalania gazu ziemnego zapewnia emisję NOₓ ≤100 mg/m3, bez czarnego dymu i zapachu. Jednocześnie rozkładają się śladowe lotne związki organiczne w spalinach.

Jakiej rutynowej konserwacji wymaga sprzęt?

Codzienne kontrole obejmują ciśnienie gazu, stan płomienia i różnicę ciśnień. Cotygodniowe zadania obejmują czyszczenie filtra gazu i układu przeciwpożarowego. Co miesiąc należy sprawdzać i czyścić złoże katalizatora i płyty wymiennika ciepła. Zaleca się przeprowadzanie corocznej kompleksowej kontroli w celu utrzymania optymalnej wydajności i przedłużenia żywotności, która wynosi 10–15 lat.

Jaki jest typowy okres zwrotu tej inwestycji?

Większość użytkowników osiąga zwrot inwestycji w ciągu 1-2 lat, przede wszystkim dzięki zmniejszeniu zużycia gazu ziemnego, możliwemu dzięki wysokosprawnemu systemowi odzysku ciepła odpadowego. Dodatkowe oszczędności wynikają z niższych potrzeb w zakresie konserwacji i uniknięcia kar za emisję gazów cieplarnianych.

Doświadczenie producenta

DeFa Environmental Equipment (Ningbo) Co., Ltd. poświęciła ponad 20 lat na badania, produkcję i zastosowanie systemów rekultywacji środowiska i kontroli zanieczyszczenia powietrza. Nasze podstawowe kompetencje w zakresie technologii zasilania wysokim napięciem, wytwarzania plazmy i inteligentnego sterowania są wbudowane w każdy dostarczany przez nas produkt. Obsługując globalną bazę klientów — 60% naszej produkcji przeznaczonej na rynek Ameryki Północnej — łączymy rygorystyczną inżynierię, certyfikowane procesy jakości i ciągłe innowacje, aby dostarczać sprzęt spełniający wymagające standardy międzynarodowe. Od wewnętrznych testów wydajności katalizatora po fabryczne testy odbiorcze, które symulują rzeczywiste warunki pracy, nasze praktyki zapewniania jakości mają na celu zapewnienie niezawodnego, długoterminowego działania.
