Organiczne oczyszczanie gazów odlotowych w maszynach do spęczania na gorąco

Gazy spalinowe powstające w procesach kucia na gorąco charakteryzują się wysoką temperaturą (150–400°C), mgłą olejową o wysokim stężeniu, lepkimi drobnymi cząstkami PM2,5, LZO (węglowodory niemetanowe), grafit i pył metalowy. Organiczne oczyszczanie gazów odlotowych w maszynach do spłukiwania na gorąco jest podatne na zatykanie rurociągów i powoduje powstawanie otwartego płomienia i iskier, stwarzając ryzyko pożaru.

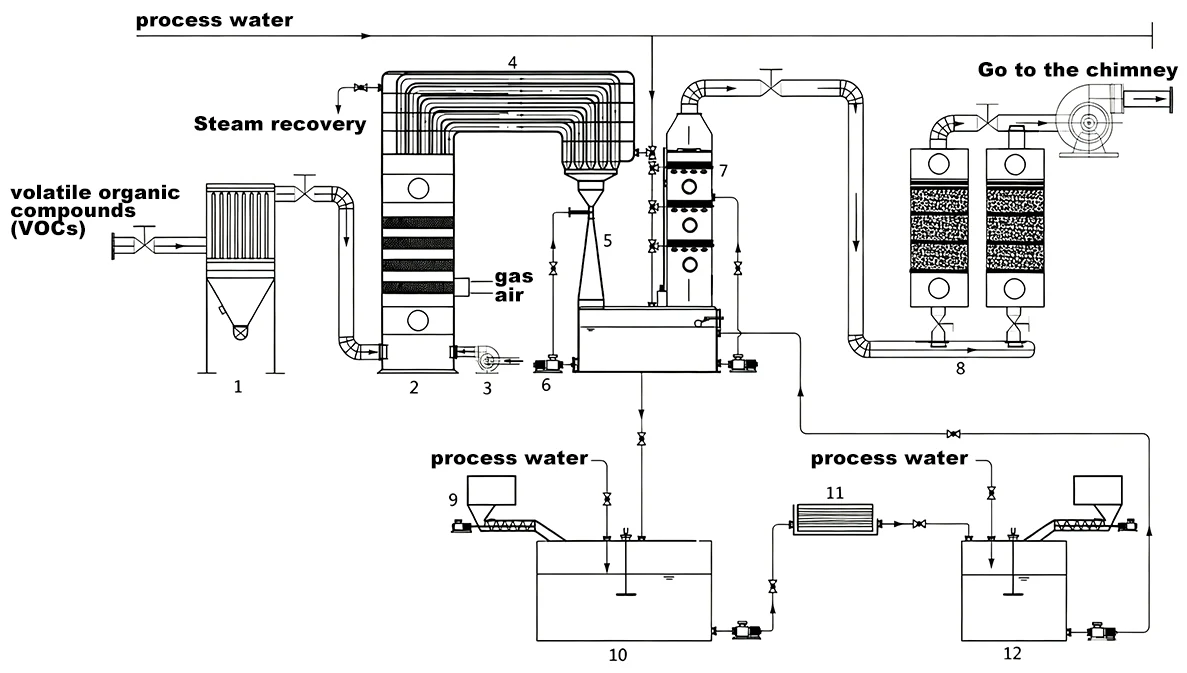

Standardowy przebieg leczenia definiuje się jako:Zbieranie gazu → Przechwytywanie i chłodzenie płomienia → Usuwanie mgły olejowej → Oczyszczanie LZO → Standardowe wyładowanie.

1. Sprzęt do zbierania i wstępnej obróbki (bezpieczeństwo i zapobieganie zatykaniu)

1.1 Zamknięty okap gazowy i system rurociągów

Funkcja: Pełne wychwytywanie oparów i mgły oleju z głowic kuźniczych, form i obszarów wtrysku oleju w celu kontrolowania emisji niezorganizowanych.

Typ: Okap półzamknięty / całkowicie zamknięty, wyposażony w miękkie zasłony odporne na wysokie temperatury.

Kluczowe punkty: Utrzymuj prędkość przepływu powietrza na poziomie 8–15 m/s, aby zapobiec gromadzeniu się oleju i cofaniu się iskier.

1.2 Przerywacz płomieni i chłodnica

Funkcja: Blokuje iskry wysokotemperaturowe i osady tlenków oraz chłodzi spaliny od temperatury 300–400°C do temperatury poniżej 180°C, aby chronić dalszy sprzęt przed pożarem i przepaleniem.

Zasada działania: Struktura labiryntowa lub płyty faliste ze stali nierdzewnej w połączeniu z wymianą ciepła chłodzącą powietrze/wodę.

Cechy: Odporność na wysoką temperaturę, tłumienie płomieni, zapobieganie gromadzeniu się osadów olejowych i dedykowane porty do czyszczenia popiołu.

1.3 Filtr wstępny

Funkcja: Wychwytuje duże kropelki oleju, pył grafitowy i osady tlenkowe, aby zmniejszyć obciążenie jednostek elektrostatycznych i z węglem aktywnym.

Media filtracyjne: nadająca się do wielokrotnego użytku i nadająca się do prania siatka metalowa + bawełna z włókna szklanego.

Wydajność: Usuwa 50–80% dużych kropelek oleju i zapobiega zanieczyszczaniu płytek elektrod i materiałów filtracyjnych.

2. Sprzęt do oczyszczania mgły olejowej z rdzenia (usuwanie mgły olejowej i PM2,5)

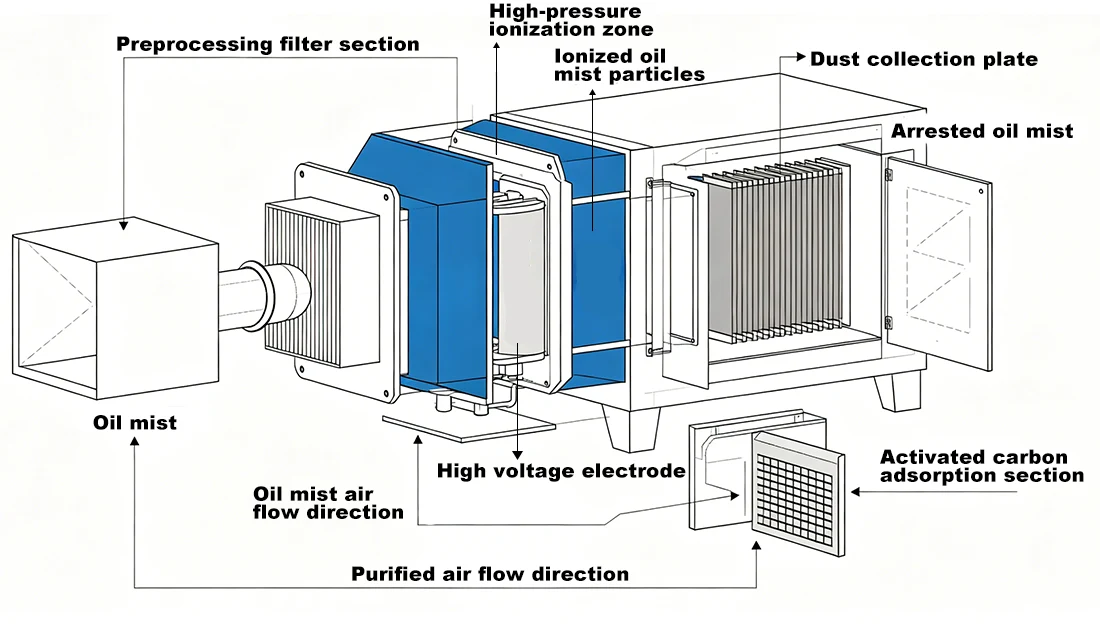

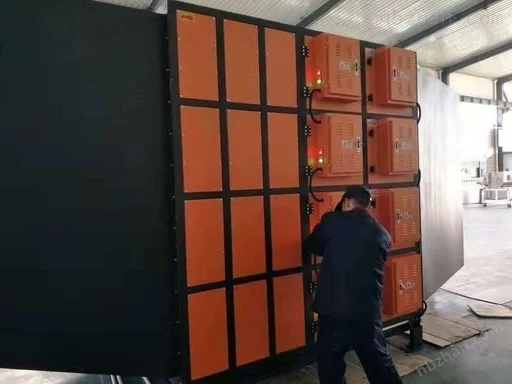

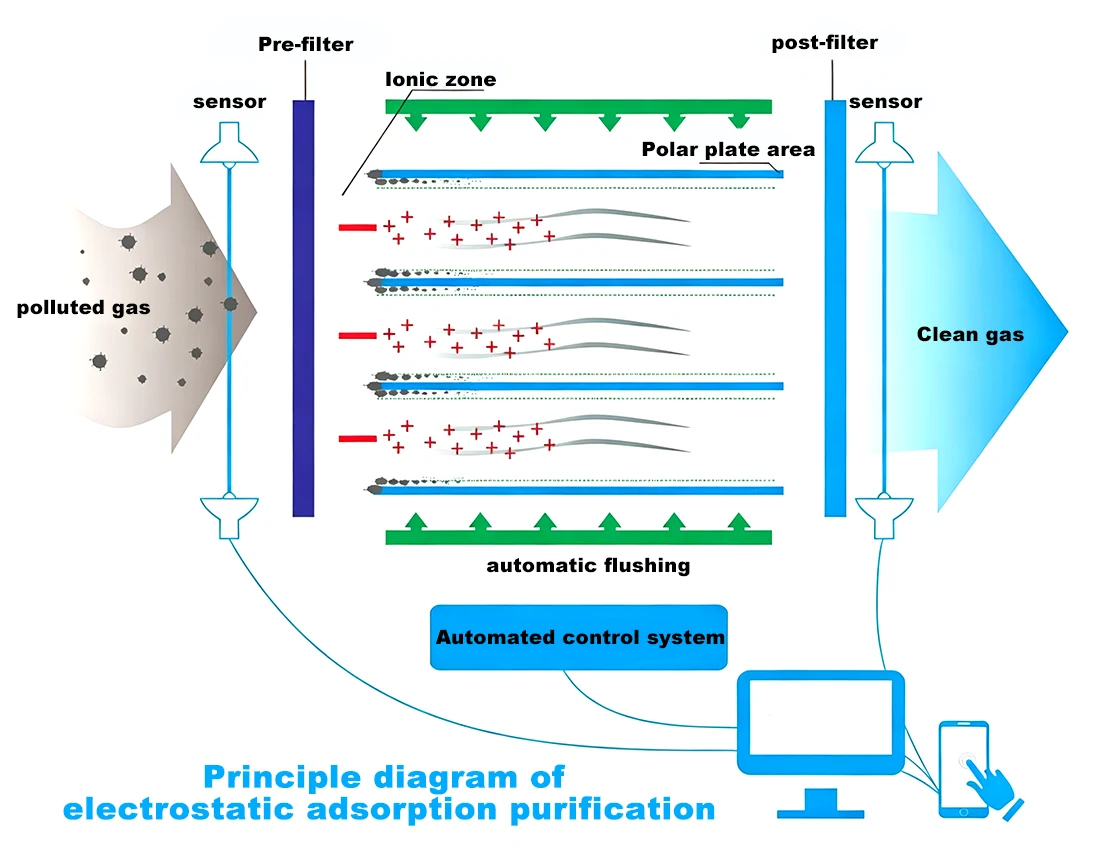

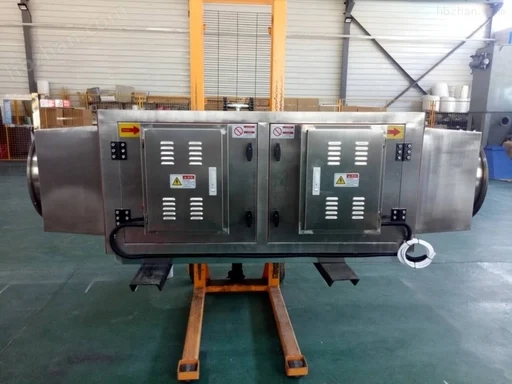

2.1 Elektrofiltr wysokiego napięcia (ESP, rozwiązanie główne)

Zasada działania: Jonizacja gazu i zbieranie cząstek. Pod wpływem pola elektrycznego wysokiego napięcia 12–16 kV naładowana mgła olejowa przylega do płytek elektrod i grawitacyjnie spływa do tacy zbiorczej oleju.

Wydajność: usuwanie mgły olejowej ≥95%, usuwanie PM2,5 ≥90%; stężenie mgły olejowej na wylocie ≤5 mg/m3.

Cechy: Wytrzymuje temperaturę do 180°C, niski spadek ciśnienia, olej odpadowy nadający się do recyklingu, niskie koszty eksploatacji, idealny do ciężkiej mgły olejowej powstałej w wyniku kucia na gorąco.

2.2 Dynamiczny odśrodkowy separator mgły olejowej

Zasada działania: Wirnik obracający się z dużą prędkością wytwarza siłę odśrodkową w celu oddzielenia mgły olejowej, która gromadzi się wzdłuż ścianki płaszcza.

Wydajność: 70%–85%, odpowiedni do wstępnej obróbki dużych kropelek oleju o wysokim stężeniu.

Cechy: Brak materiałów eksploatacyjnych, maksymalna temperatura pracy 120°C, łatwa konserwacja.

2.3 Płuczka mokra

Zasada działania: Rozpylić wodę lub ciecz alkaliczną, aby wychwycić mgłę olejową i pył, jednocześnie chłodząc gazy spalinowe i usuwając niewielką część LZO.

Wydajność: Usuwanie mgły olejowej 80%–90%, usuwanie pyłu ponad 90%.

Wady: wytwarza ścieki zaolejone i może zamarzać w zimie; wymaga regularnego dawkowania środków chemicznych.

Zastosowanie: Scenariusze z wyjątkowo ciężką mgłą olejową i ostrym zapachem.

3. Urządzenia do oczyszczania LZO (węglowodorów niemetanowych ogółem) (kontrola zapachu i zgodność)

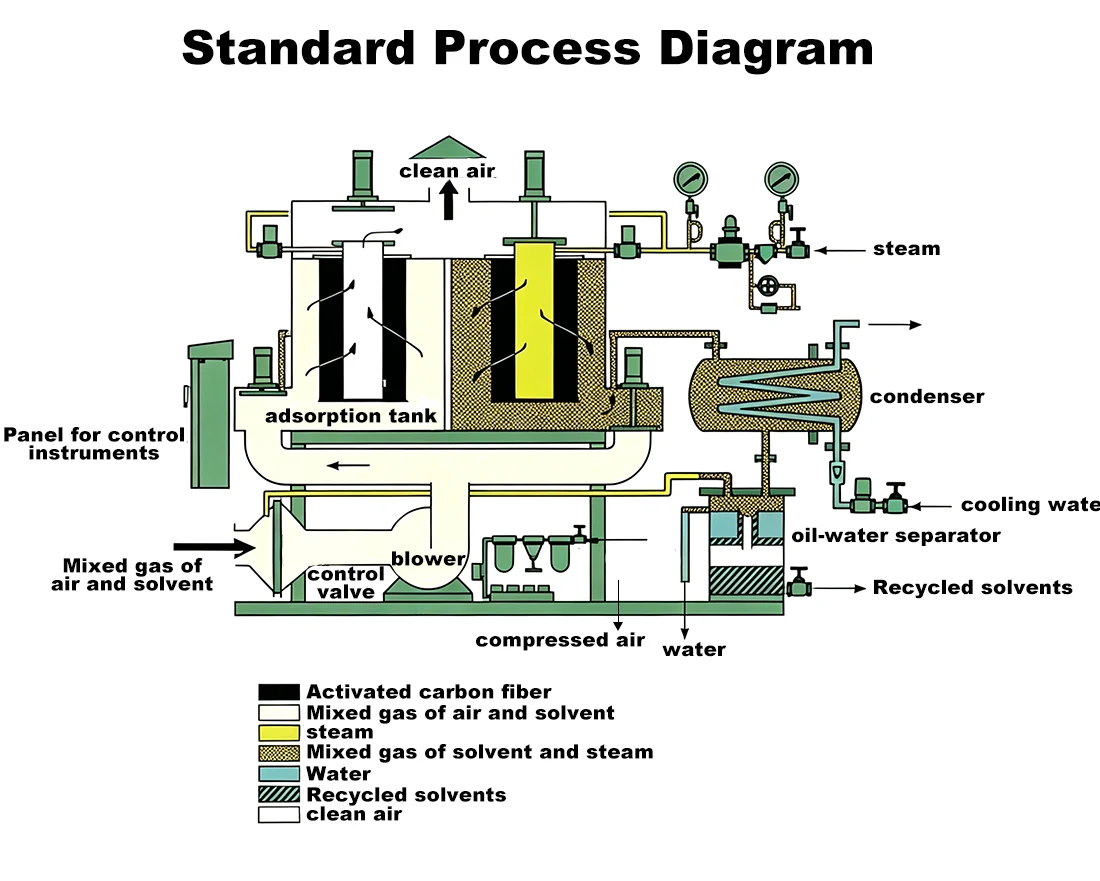

3.1 Adsorber z węglem aktywnym (szeroko stosowany w przypadku LZO o niskim stężeniu)

Zasada działania: LZO i zapachy są wychwytywane przez mikropory węgla aktywnego.

Wydajność: Całkowite usuwanie węglowodorów niemetanowych ≥90%, przy spełnieniu limitu emisji ≤60 mg/m3 (w niektórych regionach obowiązują bardziej rygorystyczne normy).

Cechy: Niska inwestycja, szybki montaż. Nadaje się do lotnych związków organicznych o niskim i średnim stężeniu pochodzących z kucia na gorąco; wymagana jest okresowa wymiana lub regeneracja węgla.

3.2 Utlenianie fotokatalityczne UV (pomocnicza dezodoryzacja)

Zasada działania: Światło UV i katalizatory rozkładają LZO na dwutlenek węgla i wodę, głównie w celu eliminacji zapachu.

Wydajność: usuwanie LZO 50–70%. Nie można stosować samodzielnie w celu zapewnienia zgodności, jedynie do dezodoryzacji po etapie.

Cechy: Brak materiałów eksploatacyjnych, niskie koszty eksploatacji przy niewielkiej kontroli zapachu.

3.3 Utlenianie katalityczne (CO, dla lotnych związków organicznych o średnim i wysokim stężeniu)

Zasada działania: Katalizatory z metali szlachetnych umożliwiają niskotemperaturowy (250–350°C) oksydacyjny rozkład LZO.

Wydajność: ≥95% bez zanieczyszczeń wtórnych, zapewniająca długoterminową stabilną zgodność.

Cechy: Umiarkowane koszty operacyjne przy wymaganym ogrzewaniu elektrycznym; pasuje do ciągłych linii produkcyjnych.

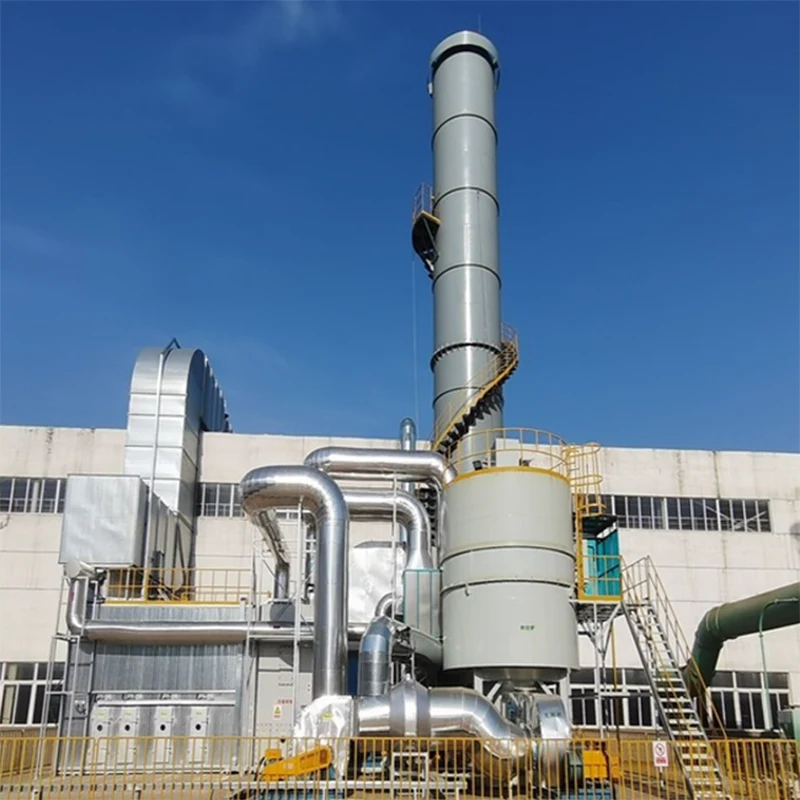

3.4 Regeneracyjny utleniacz termiczny (RTO, dla wysokiego stężenia i dużego przepływu powietrza)

Zasada działania: Regeneratory ceramiczne wstępnie podgrzewają gazy spalinowe, a LZO są całkowicie utleniane w temperaturze 750–820°C ze sprawnością odzysku ciepła przekraczającą 95%.

Wydajność: ≥98%. Idealny do dużych linii kucia na gorąco i LZO o wysokim stężeniu.

Wady: Wysokie koszty inwestycyjne, duża powierzchnia i wymagane dodatkowe zasilanie gazem ziemnym.

4. Sprzęt do obróbki końcowej i sprzęt pomocniczy (stabilna praca i bezpieczeństwo)

1. Eliminator mgły / przegroda: Usuwa resztki wody i kropelki oleju ze skruberów i skraplaczy, aby zapobiec gromadzeniu się oleju w wentylatorach i kapaniu komina.

2. Wentylator z ciągiem indukcyjnym, odporny na wysokie temperatury i korozję: znamionowy dla 180°C, z możliwością zmiany częstotliwości, pokonujący opór układu i zapobiegający wyciekom oleju i samozapaleniu.

3. Komin wydechowy o długości 15 m: stal węglowa lub stal nierdzewna z powłoką antykorozyjną, zgodna z normą krajową GB 16297.

4. System monitorowania online: śledzi całkowitą zawartość węglowodorów niemetanowych, cząstek stałych, temperaturę, wilgotność i zawartość tlenu; dane przesyłane są do platform nadzoru środowiskowego w czasie rzeczywistym.

5. System automatycznego sterowania PLC: Obsługuje automatyczne uruchamianie/zatrzymywanie, alarm różnicy ciśnień, blokadę temperaturową, ochronę przed płomieniem i eksplozją oraz zdalną transmisję usterek.

5. Zalecane konfiguracje systemu według warunków pracy

5.1 Pojedyncza / mała linia produkcyjna (1–3 maszyny kuźnicze, mgła olejowa od niskiej do średniej)

Zamknięty zbiór gazu → Przerywacz płomieni i chłodnica → Filtr wstępny → ESP → Adsorber z węglem aktywnym → Wentylator ciągu indukcyjnego → Komin 15 m

Cechy: Ekonomiczny, pełna zgodność z mgłą olejową i LZO, doskonała skuteczność dezodoryzacji i prosta konserwacja.

5.2 Średnia i duża linia produkcyjna (4–10 maszyn kuźniczych, ciężka mgła olejowa i zapach)

Zamknięty zbiornik gazu → Przerywacz płomieni i chłodnica → Filtr wstępny z metalowej siatki → ESP → Adsorber z węglem aktywnym → Jednostka fotokatalityczna UV → Wentylator ciągu indukcyjnego → Komin

Cechy: Stabilne oczyszczanie ciężkiej mgły olejowej, warsztat wolny od dymów i niskie ryzyko skarg publicznych.

5.3 Duża ciągła linia produkcyjna (ponad 10 kuźni, LZO o wysokim stężeniu)

Zbieranie gazu → Przerywacz płomieni i chłodnica → ESP → Koncentrator węgla aktywnego → Utlenianie katalityczne (CO) → Komin

Cechy: Długoterminowa ultraniska emisja, brak zanieczyszczeń wtórnych, dostosowana dla przedsiębiorstw znajdujących się pod kluczowym nadzorem środowiskowym.

6. Podstawowe zalety produktu (w przypadku ofert i dokumentów przetargowych)

1. Skuteczne usuwanie mgły olejowej: ESP stanowi podstawowe wyposażenie, osiągając ≥95% usuwania mgły olejowej i ≥90% usuwania PM2,5, eliminując rozpraszanie oparów i gromadzenie się oleju gruntowego w warsztatach.

2. Stabilna zgodność z LZO: Technologia węgla aktywnego lub CO zapewnia, że ​​całkowita zawartość węglowodorów niemetanowych spełnia normę GB 16297 i lokalne normy emisji.

3. Ochrona przed płomieniami i eksplozjami: Zintegrowane przechwytywanie płomieni, chłodzenie i konstrukcja antystatyczna zapobiegają przedostawaniu się iskier do sprzętu i samozapaleniu nagromadzonego oleju.

4. Ochrona sprzętu i niskie koszty utrzymania: Jednostki czołowe przechwytują osad olejowy i pył, aby uniknąć zatykania i korozji rurociągów i wentylatorów, zmniejszając częstotliwość i koszty konserwacji.

5. Lepsze środowisko warsztatowe i higiena pracy: Eliminuje ostre opary i poprawia widoczność, redukując choroby zawodowe i rotację personelu.

6. Zgodność z przepisami i zapobieganie skargom: Zorganizowany monitoring emisji i online pomaga przejść OOŚ, pozwolenie na zrzut i inspekcje środowiskowe bez żadnych skarg publicznych.

7. Recykling olejów odpadowych w celu obniżenia kosztów: Zebrany olej odpadowy można poddać recyklingowi i ponownie wykorzystać w celu zrównoważenia kosztów operacyjnych.

8. Konstrukcja modułowa: kompaktowa powierzchnia i szybka instalacja, odpowiednie dla nowych i istniejących linii produkcyjnych bez zakłócania normalnej produkcji.

7. Konieczność instalacji

· Surowe przepisy dotyczące ochrony środowiska: Opary z kucia na gorąco i LZO są kluczowymi nadzorowanymi substancjami zanieczyszczającymi. Bezpośrednie odprowadzanie zanieczyszczeń lub nadmierne emisje prowadzą do kar finansowych w wysokości od 100 000 do 1 000 000 RMB lub zawieszenia produkcji. System oczyszczania jest niezbędny do zapewnienia zgodności z przepisami.

· Gwarancja normalnej produkcji: Ciężkie opary, słaba widoczność i śliskie, zaolejone podłogi utrudniają pracę, zwiększają liczbę obrażeń związanych z pracą i powodują dużą rotację personelu.

· Zmniejsz koszty awarii sprzętu i napraw: Niefiltrowana mgła olejowa prowadzi do zablokowania rur, korozji i zagrożenia pożarowego, co skutkuje rocznymi kosztami konserwacji rzędu dziesiątek tysięcy RMB. System skutecznie zapobiega takim stratom.

· Wsparcie audytów klientów: Zgodność z wymogami ochrony środowiska jest podstawowym wymogiem w przypadku zamówień od klientów z branży części samochodowych, sprzętu komputerowego i handlu zagranicznego. Rozwiązania do obróbki dźwięku pomagają utrzymać biznes.

· Dostosuj się do zaostrzających się polityk: przepisy dotyczące LZO i dymów stają się z roku na rok coraz bardziej rygorystyczne. Wczesna instalacja zapewnia jednorazową zgodność i pozwala uniknąć kosztownych późniejszych modernizacji.

8. Terminologia profesjonalna (dotycząca dokumentów technicznych i promocji)

Warunki dotyczące sprzętu

Oczyszczacz oparów do kucia na gorąco, wysokonapięciowy elektrofiltr (ESP), przerywacz płomieni i chłodnica, filtr wstępny, odśrodkowy separator mgły olejowej, płuczka mokra, adsorber z węglem aktywnym, jednostka utleniania fotokatalitycznego UV, utlenianie katalityczne (CO), regeneracyjny utleniacz termiczny (RTO), eliminator mgły, wentylator odporny na wysokie temperatury, automatyczne sterowanie PLC, monitorowanie LZO online

Warunki procesu i technologii

Oczyszczanie oparów w wysokiej temperaturze, Oczyszczanie mgły olejowej, Redukcja LZO, Zgodność z całkowitą zawartością węglowodorów niemetanowych, Usuwanie PM2,5, Ochrona przed płomieniami i wybuchami, Chłodzenie i koagulacja, Adsorpcja elektrostatyczna, Utlenianie katalityczne, Spalanie w niskiej temperaturze, Recykling olejów odpadowych, Zbieranie emisji niezorganizowanych, Zorganizowane wyładowanie, Przeciwporostowe i zapobiegające zatykaniu

Warunki zgodności i wartości

Zintegrowany standard emisji zanieczyszczeń powietrza, akceptacja OOŚ, zezwolenie na zrzut, kontrola środowiskowa, zgodność z przepisami dotyczącymi dymów, redukcja emisji LZO, ekologiczna fabryka, czystsza produkcja, higiena pracy, gwarancja produkcji, redukcja kosztów i poprawa wydajności
