Oczyszczanie gazów odlotowych z kotłów na biomasę

Spaliny z kotłów na biomasę zawierają ciężki pył, wysoką wilgotność, smołę, dwutlenek siarki SO2 i tlenki azotu (NOx). Przenosi również otwarte iskry, łatwo powoduje zanieczyszczenie worków filtracyjnych i korozję sprzętu.

Standardowa sekwencja leczenia to:Obróbka wstępna → Usuwanie pyłu → Odsiarczanie → Denitryfikacja → Eliminacja mgły i usuwanie białej mgły → Wyładowanie.

1. Sprzęt do obróbki wstępnej (zapobieganie wypaleniu worka, zatykaniu i zmniejszaniu obciążenia)

1.1 Przerywacz płomieni

Funkcja: Wychwytuje iskry o wysokiej temperaturze i niespalone cząstki węgla, aby chronić worki filtracyjne znajdujące się za filtrem przed przepaleniem.

Zasada działania: Płyty faliste lub struktura labiryntowa ze stali nierdzewnej przechwytują cząstki poprzez zderzenie bezwładnościowe.

Wydajność: Usuwa ponad 90% iskier.

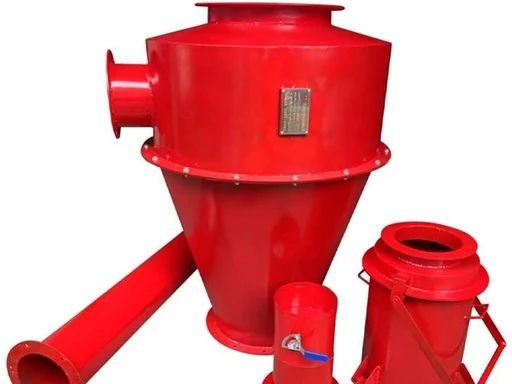

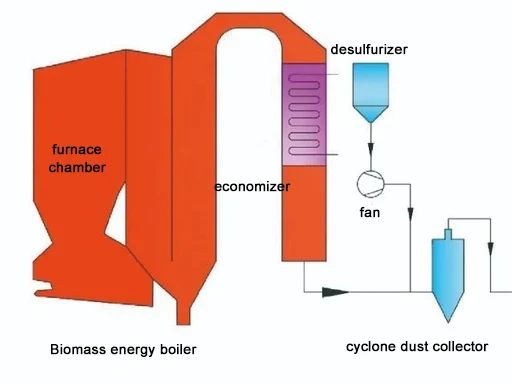

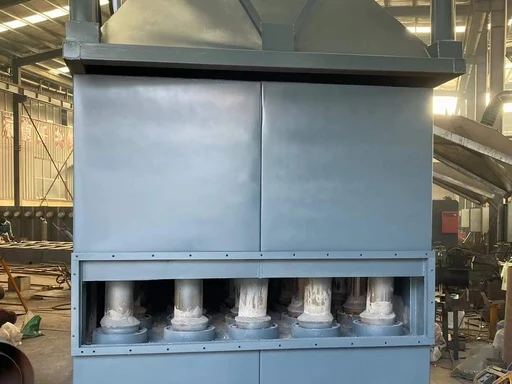

1.2 Odpylacz cyklonowy

Funkcja: Oddziel z wyprzedzeniem grube cząstki powyżej 50 μm i zrębki, aby odciążyć filtry workowe.

Zasada działania: Siła odśrodkowa powoduje, że duże cząstki zderzają się ze ścianą i wpadają do pojemnika na popiół.

Wydajność: 70%–85%, stężenie pyłu na wylocie ＜ 500 mg/m3. Cechy: Odporność na wysoką temperaturę, odporność na zużycie, prosta konstrukcja i brak ryzyka zanieczyszczenia worka.

1.3 Kondycjonowanie gazów spalinowych / wtrysk obojętnego proszku

Funkcja: Wstrzyknąć proszek wapienny lub wodorowęglan sodu, aby pokryć lepką smołę i pył, unikając zanieczyszczenia i zbrylania worków filtracyjnych.

Zastosowanie: Paliwa z biomasy o dużej lepkości, dużej zawartości smoły i dużej zawartości wody, takie jak słoma, kora i mokre zrębki drzewne.

2. Sprzęt do usuwania kurzu (jednostka podstawowa ds. zgodności z przepisami w zakresie emisji)

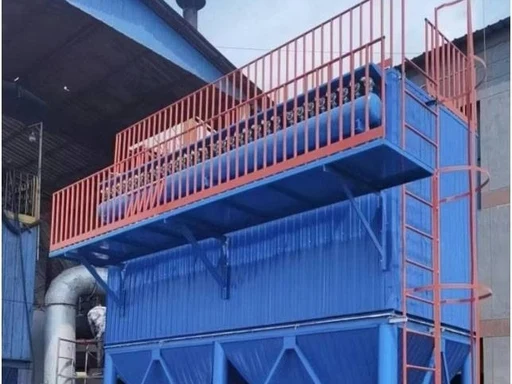

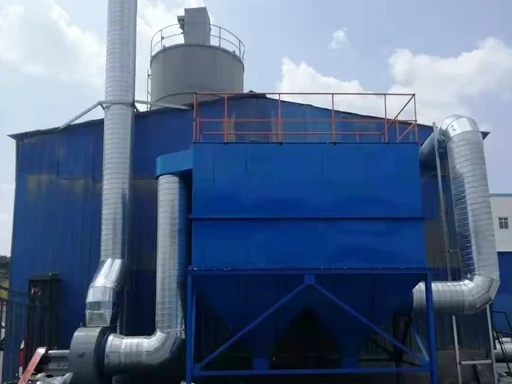

2.1 Pulsacyjny odpylacz workowy (rozwiązanie głównego nurtu)

Materiał filtracyjny: Worki filtracyjne z membraną PPS/PTFE (odporność na temperaturę do 220°C, kwasoodporność i działanie przeciwporostowe).

Zasada działania: Filtracja zewnętrzna + czyszczenie impulsowe pod niskim ciśnieniem.

Wydajność: ≥99,9%, pył wylotowy ≤ 10 mg/m3 (już 5 mg/m3).

Cechy: Dojrzała i stabilna wydajność, opłacalna. Idealny do małych i średnich kotłów (1–20 t/h).

2.2 Odpylacz z rurką filtra ceramicznego

Podstawowy element: ceramiczne rurki filtrów katalitycznych (wytrzymujące temperaturę 300–500°C, odporne na korozję i niebrudzące).

Zasada działania: Zintegrowana filtracja i kataliza do jednoczesnego usuwania pyłu i denitryfikacji.

Wydajność: usuwanie pyłu > 99,9%, denitryfikacja > 95%.

Cechy: Żywotność ponad 5 lat. Nadaje się do kotłów o dużej lepkości, o wysokiej zawartości siarki i kotłów wielkogabarytowych (powyżej 20 t/h).

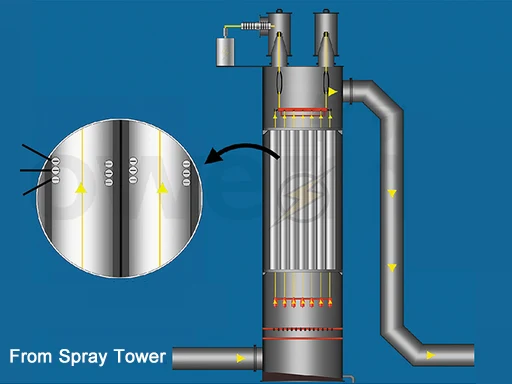

2.3 Mokry elektrofiltr (WESP)

Funkcja: Zaawansowana obróbka końcowa PM2,5, mgły kwasowej, smoły i metali ciężkich.

Zasada działania: Elektryczność statyczna wysokiego napięcia w połączeniu z spłukiwaniem filmu wodnego, bez ponownego porywania kurzu.

Wydajność: Pył wylotowy ≤ 5 mg/m3, prawie zerowa emisja pyłu.

Zastosowanie: Projekty wymagające bardzo niskiej emisji, silnej białej mgły i silnie korozyjnych gazów spalinowych.

3. Sprzęt do odsiarczania (usuwanie SO₂ i ochrona przed korozją)

3.1 Suche odsiarczanie SDS (wtrysk wodorowęglanu sodu)

Zasada działania: Wodorowęglan sodu jest wtryskiwany do gazów spalinowych o wysokiej temperaturze i reaguje, tworząc suchy proszek siarczanu sodu.

Wydajność: 85%–95%.

Cechy: Brak odprowadzania ścieków, niska korozja i niewielkie rozmiary. Nadaje się do małych i średnich kotłów.

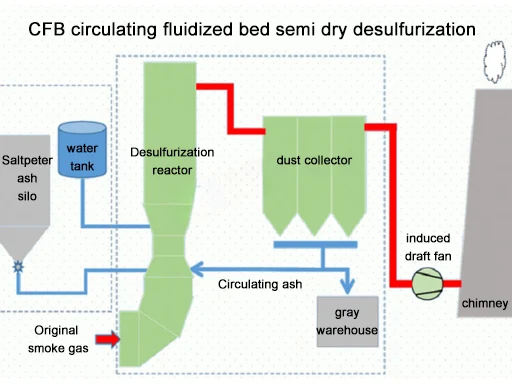

3.2 Odsiarczanie półsuche w krążącym złożu fluidalnym

Zasada działania: Rozpylona zawiesina wapna reaguje z dwutlenkiem siarki wewnątrz reaktora.

Wydajność: 85%–95%.

Cechy: Ograniczone wytwarzanie ścieków i produktów ubocznych wielokrotnego użytku. Idealny do kotłów średniej wielkości.

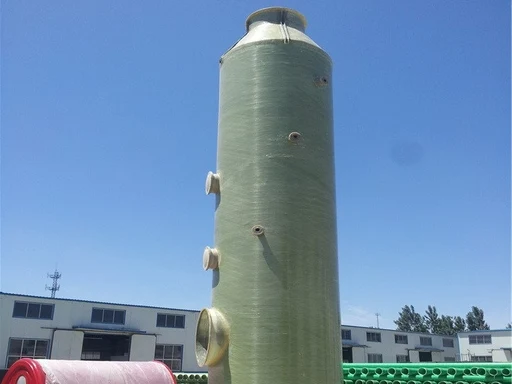

3.3 Odsiarczanie na mokro (płuczka wapieniowo-gipsowa / alkaliczna)

Zasada działania: Wapień lub roztwór wodorotlenku sodu absorbuje (SO2) wewnątrz wież natryskowych.

Wydajność: 95–98% przy doskonałej wydajności odsiarczania.

Wady: wytwarza ścieki, przenosi kropelki wody i powoduje silną białą mgłę; wymagana jest obróbka antykorozyjna.

Zastosowanie: Duże kotły, paliwa o wysokiej zawartości siarki i projekty o rygorystycznych wymaganiach w zakresie odsiarczania.

4. Sprzęt do denitryfikacji (usuwanie NOₓ w przypadku emisji standardowej i bardzo niskiej)

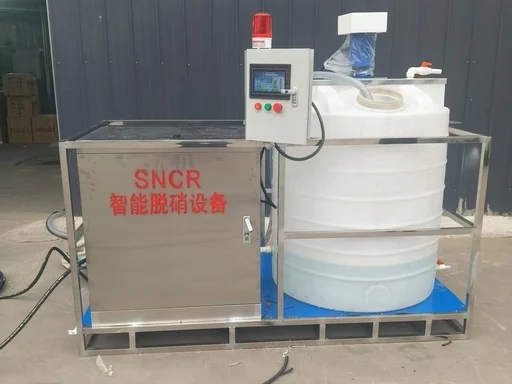

4.1 SNCR (selektywna redukcja niekatalityczna)

Instalacja: Powierzchnia pieca o temperaturze 850–1100°C. Odczynnik: Woda amoniakalna lub roztwór mocznika.

Zasada działania: Amoniak reaguje z (NOx), tworząc azot i wodę.

Sprawność: 40%–70%, wylot (NOx) poniżej 150 mg/m3.

Cechy: Niskie koszty inwestycji i łatwa modernizacja. Nadaje się do małych i średnich kotłów.

4.2 SCR (selektywna redukcja katalityczna)

Instalacja: Za ekonomizerem, temperatura pracy 180–380°C.

Zasada działania: (NOx) jest redukowany do azotu za pomocą amoniaku i katalizatorów.

Wydajność: 80%–95%, spełnia normę ultraniskiej emisji (poniżej 50 mg/m3).

Wady: Wysokie nakłady inwestycyjne, wymagany katalizator i ryzyko wycieku amoniaku.

4.3 Zintegrowane usuwanie kurzu i NOₓ

Główny komponent: Katalityczne worki filtracyjne do synchronicznego usuwania pyłu i denitryfikacji SCR.

Temperatura pracy: 210–230°C.

Wydajność: Usuwanie pyłu ≥99,9%, denitryfikacja ≥85%.

Cechy: Niewielkie wymiary, oszczędność kosztów i brak wycieków amoniaku. Zoptymalizowany dla kotłów na biomasę.

5. Sprzęt do usuwania mgły i białej mgły

5.1 System usuwania białej mgły kondensacyjnej

Zasada działania: Schłodzić spaliny poniżej punktu rosy, aby skroplić parę wodną w ciecz, a następnie ponownie podgrzać spaliny do temperatury 50–70°C, aby zapobiec ponownemu tworzeniu się białej mgły.

Efekt: Usuwa widoczną białą mgłę z kominów, usuwa mgłę kwaśną i ogranicza korozję.

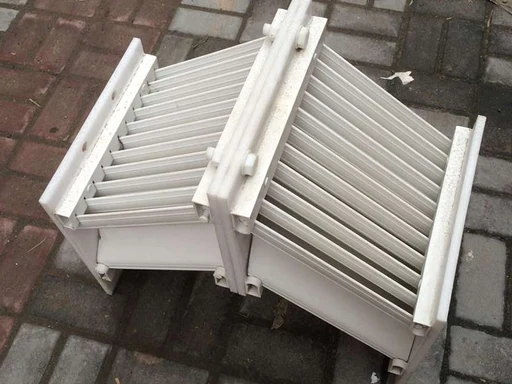

5.2 Eliminator mgły grzbietowej/rurowej

Funkcja: Usuwa kropelki wody i porywanie gipsu po odsiarczaniu na mokro.

Efekt: Złagodzenie białej mgły i zmniejszenie korozji wentylatorów i kominów.

6. Wyposażenie pomocnicze (obowiązkowe w przypadku pełnego systemu)

· Wentylator z naciągiem indukcyjnym: Zmienna częstotliwość, odporność na wysoką temperaturę i korozję, co pozwala pokonać opór systemu.

· Komin wyciągowy: odporny na korozję i wysokie temperatury, wysokość ≥ 15 m zgodnie z wymaganiami norm.

· System monitorowania online: Śledzi cząstki stałe (SO2), (NOx), temperaturę, wilgotność i zawartość tlenu.

· Szafa sterownicza PLC: praca automatyczna, czyszczenie różnicą ciśnień, alarmowanie o usterkach i zdalna transmisja danych.

7. Zalecane konfiguracje według wydajności kotła

1–6 t/h (małe kotły)

Łapacz płomieni → Odpylacz cyklonowy → Workownica z PTFE → SNCR → Eliminacja białej mgły kondensacyjnej

Cechy: Niskie koszty inwestycji, stabilna zgodność i prosta konserwacja.

10–20 t/h (średnie kotły)

Łapacz płomieni → Cyklonowy odpylacz → Baghouse → Suche odsiarczanie SDS → Zintegrowane usuwanie pyłu i NOₓ → Eliminacja białej mgły

Cechy: Zero ścieków, ultraniska emisja, przystosowany do gazów spalinowych z biomasy o dużej lepkości.

Powyżej 25 t/h (duże kotły / projekty o bardzo niskiej emisji)

SNCR → Odpylacz cyklonowy → Ceramiczna rura filtracyjna → SCR → Odsiarczanie na mokro → WESP → Eliminacja białej mgły

Cechy: Wspólna kontrola wielu substancji zanieczyszczających, długoterminowa stabilna, bardzo niska emisja.
