Trójkwasowy system oczyszczania gazów odlotowych

Mieszane kwaśne gazy odlotowe składają się głównie z mgły kwasu siarkowego (H2SO4), mgły kwasu solnego (HCl) i mgły kwasu azotowego (NOx/NO2). Jest szeroko wytwarzany w wyniku galwanizacji, wytrawiania, obróbki chemicznej, metalurgii, anodowania aluminium i polerowania metali. Charakteryzujący się silną korozją, wysoką toksycznością i intensywnym działaniem drażniącym, kwaśny gaz łatwo tworzy aerozole białego dymu, które uszkadzają urządzenia produkcyjne i zagrażają zdrowiu ludzkiemu.

Wykorzystując technologie neutralizacji natrysków alkalicznych, usuwania mgły i głębokiego oczyszczania, system ten jest dojrzały, niezawodny i opłacalny, służąc jako standardowe rozwiązanie do ograniczania przemysłowej mgły kwaśnej.

Podstawowa zasada i skład systemu

1 Zasada działania

Cały proces polega naneutralizacja kwasowo-zasadowa, transfer masy gaz-ciecz i eliminacja mgły

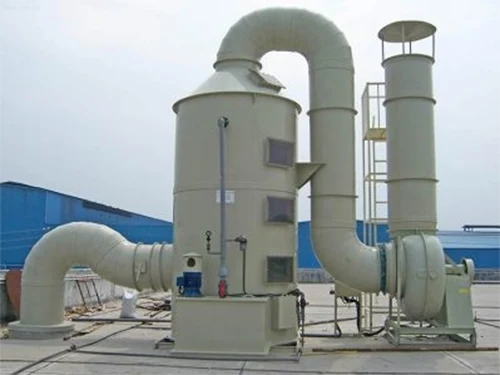

Kwaśny gaz odlotowy wchodzi od dołu wieży i styka się w przeciwprądzie z roztworem alkalicznym (wodorotlenek sodu/węglan sodu) rozpylanym od góry w celu reakcji neutralizacji:

Warstwy wypełniające (pierścienie PP Palla / pierścienie Heilex) rozszerzają obszar kontaktu gaz-ciecz, aby zwiększyć skuteczność oczyszczania. Zamontowany na górze eliminator mgły wychwytuje porwane kropelki cieczy i eliminuje biały dym.

2 Standardowy system 5-jednostkowy

1. Jednostka zbierająca gaz:Zamknięte okapy i kanały odporne na korozję, skuteczność zbierania ≥95% w celu kontroli emisji niezorganizowanych.

2. Jednostka obróbki wstępnej:Mechaniczne eliminatory mgły i filtry wstępne usuwają duże kropelki kwasu i pył, chroniąc główną wieżę.

3. Główna jednostka oczyszczająca:Dwustopniowa wieża z natryskiem alkalicznym; pierwszy etap do pierwotnej neutralizacji, drugi do dokładnego oczyszczania.

4. Jednostka usuwania głębokiej mgły:Eliminator mgły przegrodowo-cyklonowej (opcjonalnie elektryczny eliminator mgły), skuteczność usuwania mgły ≥99%.

5. Układ wydechowy i automatyczna jednostka sterująca:Wentylator odporny na korozję FRP/PP, komin wyciągowy o długości 15 m, automatyczne dozowanie środków chemicznych PLC i kontrola blokady pH.

Podstawowe zalety (w przypadku propozycji i licytacji)

Wysokowydajne oczyszczanie zapewniające pełną zgodność

● Usuwanie mgły kwasu solnego ≥98%, stężenie na wylocie ≤5 mg/m3

● Usuwanie mgły kwasu siarkowego ≥95%, stężenie na wylocie ≤10 mg/m3

● Usuwanie mgły kwasu azotowego ≥90%, stężenie na wylocie ≤35 mg/m3. W pełni zgodny z normą GB 16297 i lokalnymi normami dotyczącymi bardzo niskiej emisji, aby uniknąć kar.

Super odporność na korozję i niskie koszty utrzymania

Korpus wieży, rurociągi i uszczelnienia wykorzystują materiały FRP, PP i PVC, odporne na mocne kwasy i zasady. Żywotność sięga 8–15 lat, znacznie dłużej niż w przypadku stali węglowej (1–2 lata). Dzięki niewielkiej liczbie części zużywających się wymaga jedynie regularnego uzupełniania roztworem alkalicznym i czyszczenia opakowania. Zamknięta konstrukcja wody obiegowej pozwala również zaoszczędzić zużycie wody.

Bezpieczna obsługa i eliminacja białych dymów

Całkowicie zamknięta konstrukcja z uziemieniem antystatycznym zapobiega wyciekom gazu i korozji wyposażenia warsztatu. Wyposażone w wysokowydajne eliminatory mgły (i opcjonalnie elektryczne eliminatory mgły), aby całkowicie usunąć aerozole białych dymów i uniknąć skarg publicznych.

Szerokie możliwości dostosowania do różnorodnych warunków pracy

Obsługuje pojedynczy lub mieszany gaz kwaśny, stosowany w przypadku wysokiego stężenia, dużego przepływu powietrza, produkcji przerywanej i ciągłej. Modułowa konstrukcja charakteryzuje się niewielkimi rozmiarami (1/3 tradycyjnych systemów mokrych) i szybką instalacją, odpowiednią dla nowych i odnawianych linii produkcyjnych.

Lepsze środowisko warsztatowe i higiena pracy

Likwiduje ostry kwaśny zapach i żrące opary, poprawia widoczność oraz zapobiega oparzeniom kwasowym i chorobom dróg oddechowych. Brak kapania kwaśnego płynu zmniejsza liczbę obrażeń w pracy i rotację personelu.

Chroni dalszy sprzęt i obniża koszty napraw

Usuwanie mgły z przodu zapobiega korozji i blokowaniu wentylatorów, kanałów i kominów. Chroni również kolejne jednostki węgla aktywnego i katalizatorów przed erozją kwasową, wydłużając ich żywotność 2-3 razy.

Płynna akceptacja organów regulacyjnych

Zaprojektowany zgodnie z normami GB 16297 i GB 21900. Współpracuje z urządzeniami do monitorowania online HCl, temperatury i zdalnej transmisji danych do platform środowiskowych, zapewniając płynną ocenę oddziaływania na środowisko, składanie wniosków o pozwolenia na zrzuty i inspekcje.

Wysoki zwrot z inwestycji

Niska inwestycja początkowa (tylko 1/5 systemów RTO). Eksploatacja zużywa jedynie niewielką ilość środka alkalicznego i energii elektrycznej, bez konieczności częstej wymiany materiałów eksploatacyjnych. Pozwala uniknąć wysokich kar finansowych, przestojów w produkcji i strat w zamówieniach, a inwestycja może się zwrócić w ciągu 1–2 lat.

Konieczność instalacji

Przestrzegaj przepisów ochrony środowiska

Gazy odlotowe zawierające mieszaninę kwasów zaliczane są do substancji silnie toksycznych i niebezpiecznych. Bezpośrednie zrzuty lub nadmierne emisje będą skutkować karami finansowymi w wysokości 100 000–1 000 000 RMB, zawieszeniem produkcji lub nawet cofnięciem pozwoleń na zrzut. System ten jest obowiązkowy do zatwierdzenia projektu i jego funkcjonowania. Wczesna instalacja pozwala uniknąć kosztownych modernizacji w przypadku zaostrzenia zasad.

Gwarancja normalnej produkcji

Silna korozja kwasowa szybko uszkadza konstrukcje stalowe, silniki i elementy elektryczne. Nieprzetworzony kwaśny gaz powoduje częste blokowanie i wycieki rurociągów, co prowadzi do regularnych przestojów i ogromnych strat mocy. Kwaśne opary i śliskie podłoże również utrudniają pracę i zwiększają rotację personelu.

Spełniaj wymagania audytu klienta

Zgodność z wymogami ochrony środowiska jest podstawowym wymogiem w przypadku zamówień od klientów z branży części samochodowych, elektroniki, sprzętu komputerowego i handlu zagranicznego. Standardowe oczyszczanie gazów odlotowych pomaga utrzymać wizerunek firmy i konkurencyjność na rynku.

Chroń zdrowie pracowników i ryzyko prawne

Wdychanie kwaśnej mgły może spowodować oparzenia dróg oddechowych, obrzęk płuc i inne poważne choroby. Długotrwałe narażenie powoduje spory dotyczące chorób zawodowych i wysokie ryzyko odszkodowania. Instalacja systemu spełnia wymogi społecznej odpowiedzialności biznesu.

Dostosuj się do coraz bardziej rygorystycznych standardów

Więcej regionów wydało bardziej rygorystyczne limity ultraniskiej emisji mgły kwaśnej. Jednorazowy remont generalny zapobiega powtarzającym się inwestycjom i złomowaniu sprzętu w przyszłości.

Terminologia profesjonalna (dla dokumentów i promocji)

Warunki dotyczące sprzętu

Trójkwasowy system oczyszczania gazów odlotowych, wieża natryskowa mgły kwaśnej, płuczka wypełniona, wieża oczyszczająca FRP, wieża natryskowa PP, elektryczny eliminator mgły, sucha skrzynia adsorpcyjna SDG, adsorber z węglem aktywnym, wentylator odporny na korozję, automatyczny system dozowania PLC, monitor pH online, okap zbierający gaz, kanał kwasoodporny, komin wylotowy

Warunki procesu

Neutralizacja kwasowo-zasadowa, przepływ przeciwprądowy gaz-ciecz, transfer masy pakowej, oczyszczanie mgły kwaśnej, usuwanie mgły i eliminacja białego dymu, denitryfikacja, konstrukcja odporna na korozję, obieg zamknięty, automatyczne dozowanie, blokada pH, zbieranie emisji niezorganizowanych, zorganizowany wyładowanie, integracja modułowa

Warunki stosowania

Kwaśna mgła galwaniczna, gazy odlotowe z trawienia, spaliny z anodowania aluminium, mieszane kwaśne opary z polerowania metali, kwaśne gazy chemiczne, spaliny z trawienia metalurgicznego, wysokokorozyjne gazy odlotowe, toksyczne i szkodliwe gazy

Warunki zgodności i wartości

Zintegrowany standard emisji zanieczyszczeń powietrza, akceptacja OOŚ, pozwolenie na zrzut, inspekcja środowiskowa, redukcja, ekologiczna fabryka, czystsza produkcja, higiena pracy, antykorozja, redukcja kosztów i poprawa wydajności

Zalecane konfiguracje według warunków pracy

1. Mała jednostka / pojedyncza maszyna (małe zbiorniki do galwanizacji i wytrawiania)

Zamknięty zbiór gazów → Usuwanie wstępnej mgły → Jednostopniowa wieża natryskowa z PP → Eliminator mgły → Wentylator FRP → Stos 15 m

Cechy: Niski koszt, prosta konserwacja, stabilna zgodność dla małego przepływu powietrza i gazu o niskim stężeniu.

2. Średnia skala / wiele zbiorników (anodowanie aluminium, linie do wytrawiania sprzętu)

Zamknięty zbiór gazów → Mechaniczne usuwanie mgły → Dwustopniowa wieża natryskowa FRP (roztwór alkaliczny + środek redukujący) → Elektryczny eliminator mgły → Adsorpcja na węglu aktywnym → Wentylator → Stos

Cechy: Pełna zgodność ze wszystkimi rodzajami mgły kwaśnej, całkowita eliminacja białych dymów, odpowiednia dla średniego i dużego przepływu powietrza oraz gazów o średnim i wysokim stężeniu.

3. Duża ciągła linia produkcyjna (warsztaty chemiczne, metalurgiczne i duże warsztaty trawiące)

Odbiór gazów → Wstępna obróbka chłodząca → Dwustopniowa wieża natryskowa → Elektryczny eliminator mgły → RCO (denitryfikacja + usuwanie LZO) → Monitoring online → Stos

Cechy: Bardzo niska emisja, brak wtórnych zanieczyszczeń; preferowane rozwiązanie dla przedsiębiorstw objętych kluczowym nadzorem środowiskowym.
