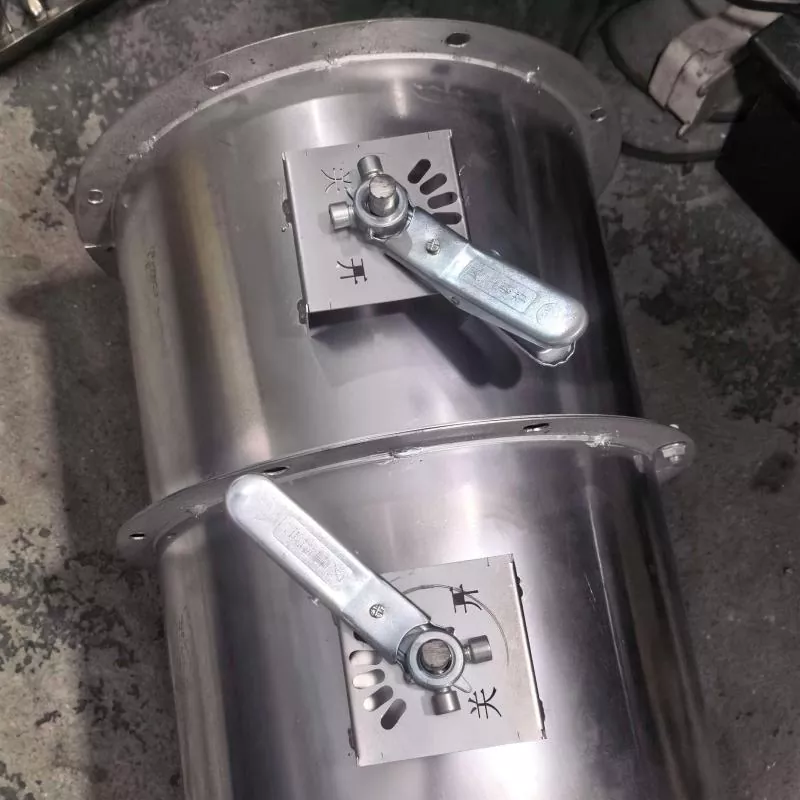

Przepustnica kontroli wentylacji

Przepustnice wentylacyjne DeFa służą do zarządzania przepływem powietrza w systemach HVAC, pomieszczeniach czystych, wentylacji procesów przemysłowych oraz wentylacji w tunelach lub metrach. Gama produktów obejmuje przepustnice regulacyjne z napędem silnikowym, przepustnice równoważące ręczne, przepustnice pneumatyczne odcinające oraz klapy przeciwpożarowe/dymowe. Amortyzatory produkowane są przez firmę Shengyuan Technology (marka DeFa), która ma ponad 20-letnie doświadczenie w urządzeniach do kontroli środowiska i systemach elektronicznych wysokiego napięcia.

Można dostarczyć rozmiary standardowe i niestandardowe. Wybór materiału, typ siłownika, sygnał sterujący i klasa szczelności są konfigurowane zgodnie z wymaganiami systemu kanałów. W poniższych rozdziałach omówiono główne dane techniczne, szczegóły konstrukcyjne, punkty wyboru i zalecenia dotyczące konserwacji.

Dane techniczne

Szczegóły konstrukcyjne

Rama i ostrza

Rama wykonana jest ze stali ocynkowanej lub stali nierdzewnej z połączeniem kołnierzowym lub wsuwanym. Ostrza są profilowane pod kątem sztywności i są dostępne w układzie jedno- lub wielołopatkowym. Do środowisk korozyjnych można wybrać stal nierdzewną 316 lub stal ocynkowaną z powłoką epoksydową.

Uszczelki i łożyska

Uszczelki krawędzi łopatek i uszczelki ramy redukują wycieki w pozycji zamkniętej. Łożyska nylonowe lub brązowe podtrzymują wały ostrzy. Łożyska te zostały wybrane tak, aby zapewnić niskie tarcie bez konieczności regularnego smarowania.

Montaż siłownika

Siłowniki elektryczne i pneumatyczne montowane są na wale klapy za pomocą obejmy uniwersalnej lub sprzęgła bezpośredniego. Siłowniki ze sprężyną powrotną stosuje się tam, gdzie w przypadku utraty zasilania amortyzator musi nie osiągnąć bezpiecznego położenia. Okablowanie siłownika i wskaźnik położenia pozostają dostępne po instalacji.

Wytyczne dotyczące wyboru

Przy wyborze amortyzatora należy wziąć pod uwagę następujące punkty:

• Funkcja sterująca:Do modulowania przepływu powietrza należy wybrać przepustnicę o małej nieszczelności z analogowym sygnałem sterującym. Do prostej izolacji wystarczy przepustnica dwupołożeniowa z siłownikiem otwórz/zamknij.
• Ciśnienie w kanale:Grubość przegrody i wału przepustnicy musi odpowiadać ciśnieniu statycznemu w kanale. Systemy wyższego ciśnienia wymagają wzmocnionej konstrukcji.
• Wymóg wycieku:Zastosowania takie jak pomieszczenia czyste lub laboratoria często wymagają wycieku klasy 0 lub 1. Ogólne systemy komfortu mogą wykorzystywać klasę 2 lub 3.
• Warunki środowiskowe:Instalacje zewnętrzne wymagają siłowników odpornych na warunki atmosferyczne i materiałów odpornych na korozję. Wyciągi kuchenne lub kanały dymowe mogą wymagać konstrukcji ze stali nierdzewnej.
• Bezpieczeństwo przeciwpożarowe:Jeżeli kanał przechodzi przez ścianę ognioodporną, należy wybrać i zainstalować certyfikowaną klapę przeciwpożarową zgodnie z lokalnymi przepisami.

Zapewnienie jakości i testowanie

Amortyzatory DeFa produkowane są w ramach udokumentowanego systemu zarządzania jakością. Każda partia jest sprawdzana pod kątem wyrównania ostrzy, integralności uszczelnienia i działania siłownika. Testy szczelności przeprowadzane są na podstawie próbek zgodnie z EN 1751 lub GB/T 14294. Klapy przeciwpożarowe są testowane w zatwierdzonych laboratoriach i dostarczane z odpowiednimi raportami z testów.

W przypadku projektów wymagających dodatkowej dokumentacji możemy dostarczyć certyfikaty materiałowe, protokoły testów cykli siłowników i raporty z testów odbioru fabrycznego.

Uwagi dotyczące instalacji

• Zamontuj klapę w prostym odcinku kanału. Prosty odcinek kanału o co najmniej 2 do 3 średnicach przed i za przepustnicą zmniejsza turbulencje i poprawia dokładność regulacji.
• W przypadku klap przeciwpożarowych należy postępować zgodnie z kierunkiem montażu zaznaczonym na etykiecie i uszczelnić szczelinę pierścieniową zatwierdzonym materiałem ogniochronnym.
• Sprawdź, czy kierunek obrotu siłownika jest zgodny z sygnałem sterującym. Jeżeli używanych jest wiele przepustnic, należy ustawić adresy i zakresy sygnałów przed uruchomieniem systemu.
• Należy zapewnić panel dostępowy w pobliżu przepustnicy, aby umożliwić kontrolę i wymianę siłownika bez przecinania kanału.

Konserwacja i rozwiązywanie problemów

Rutynowe kontrole

• Co miesiąc: wizualnie sprawdź ostrza i uszczelki pod kątem gromadzenia się kurzu lub ciał obcych.
• Co kwartał: przeprowadź przepustnicę w pełnym zakresie i sprawdź, czy sprzężenie zwrotne położenia odpowiada rzeczywistemu kątowi łopatki.
• Co roku: sprawdzić niezawodne działanie klap przeciwpożarowych/dymowych i wymienić zużyte uszczelki lub baterie siłowników.

Typowe usterki

• Przepustnica nie reaguje na sygnał sterujący:Sprawdź okablowanie, zasilanie siłownika i polaryzację sygnału. Jeśli siłownik odbiera sygnał, ale się nie porusza, moment obrotowy może być niewystarczający ze względu na ciśnienie w kanale lub zakleszczenie łopatek.
• Wyciek powietrza w pozycji zamkniętej:Sprawdź uszczelki krawędzi ostrza pod kątem zużycia lub niewspółosiowości. W razie potrzeby wyreguluj ograniczniki ostrza.
• Nadmierny hałas podczas pracy:Sprawdź, czy nie ma luźnych łopatek, zużytych łożysk lub wibracji kanału. Dokręcić złącza wałów i w razie potrzeby dodać usztywnienia kanałów.

Często zadawane pytania

Czy mogę otrzymać amortyzator w rozmiarze niestandardowym?

Tak. Rozmiary niestandardowe są produkowane w celu dopasowania do niestandardowych wymiarów kanałów. Aby uzyskać dokładną wycenę, należy podać rozmiar otworu, typ kołnierza i wymaganą klasę szczelności.

Jaka jest różnica pomiędzy amortyzatorami z przeciwstawnymi i równoległymi łopatkami?

Przeciwstawne amortyzatory łopatek obracają sąsiednie łopatki w przeciwnych kierunkach, zapewniając bardziej liniową charakterystykę przepływu powietrza. Są preferowane do sterowania modulacyjnego. Amortyzatory z równoległymi łopatkami poruszają wszystkie łopatki w tym samym kierunku i są używane głównie do pracy w trybie otwierania/zamykania lub pracy w dwóch pozycjach.

Czy dostarczacie przepustnice z szybko działającymi siłownikami do systemów bezpieczeństwa?

Tak. Siłowniki elektryczne ze sprężyną powrotną i siłowniki pneumatyczne z zaworami szybkiego odpowietrzenia mogą osiągnąć czas zamknięcia wynoszący kilka sekund. Często są one przeznaczone do kontroli dymu lub izolacji awaryjnej.

Czy przepustnicę można używać w środowisku o dużej wilgotności?

Konstrukcja ze stali nierdzewnej lub powlekanej stali ocynkowanej ze stopniem ochrony siłownika IP54 lub wyższym jest odpowiednia do obszarów o dużej wilgotności, takich jak baseny lub instalacje przybrzeżne. Należy także wybrać uszczelnione łożyska i uszczelki.

Jakie dokumenty są dostarczane z klapami przeciwpożarowymi?

Certyfikowane klapy przeciwpożarowe zawierają raport z testów, certyfikat zgodności i instrukcję montażu. Konkretne dokumenty zależą od wymaganego standardu certyfikacji, takiego jak GB, EN lub UL.
