Okrągły tłumik regulacji objętości powietrza

Przepustnice okrągłe DeFa służą do regulacji przepływu powietrza w systemach kanałów okrągłych. Gama produktów obejmuje wersje obsługiwane ręcznie i wersje z napędem silnikowym z siłownikami elektrycznymi. Można produkować średnice nominalne od Φ100 do Φ2000. Standardowe materiały korpusu obejmują stal węglową i stal nierdzewną. Amortyzatory te są dostarczane przez firmę Shengyuan Technology pod marką DeFa, producenta z ponad 20-letnim doświadczeniem w sprzęcie do kontroli środowiska i systemach zasilania wysokiego napięcia.

Przepustnice nadają się do systemów wentylacji, klimatyzacji i powietrza procesowego, gdzie wymagane jest równoważenie przepływu powietrza lub kontrola strefowa. Dostępne są zarówno wymiary standardowe, jak i rozmiary niestandardowe. Konstrukcja skupia się na niezawodnym ruchu ostrza, niskim wycieku w pozycji zamkniętej i kompatybilności z popularnymi sygnałami sterującymi siłowników.

Parametry techniczne

Tryby sterowania

Obsługa ręczna

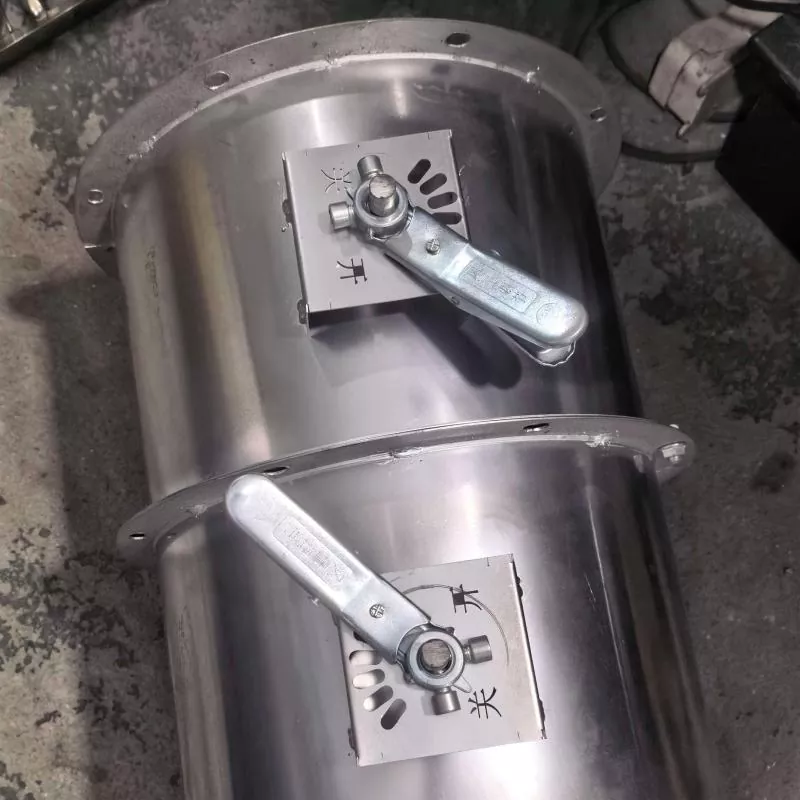

Wersja ręczna wyposażona jest w zamykaną klamkę półokrągłą lub pokrętło ręczne. Położenie uchwytu wskazuje kąt ostrza i można je ustalić po regulacji. Ten typ jest powszechnie używany podczas uruchamiania systemu w celu zrównoważenia kanałów odgałęzionych. Nie jest potrzebne żadne zewnętrzne zasilanie.

Operacja zmotoryzowana

Wersja z napędem wykorzystuje siłownik elektryczny zamontowany na wale przepustnicy. Siłownikiem można sterować za pomocą systemu zarządzania budynkiem lub sterownika pokojowego. Siłowniki modulacyjne akceptują sygnały 0-10 V lub 4-20 mA w celu płynnej regulacji. Dostępne są siłowniki dwupozycyjne do prostego otwierania i zamykania.

Ręczne i zmotoryzowane w połączeniu

Niektóre konfiguracje umożliwiają zarówno sterowanie ręczne, jak i uruchamianie elektryczne. Funkcja ręcznego sterowania siłownikiem umożliwia lokalną pracę podczas konserwacji lub w przypadku utraty zasilania. Ta łączona opcja jest przydatna podczas uruchamiania i regulacji awaryjnej.

Szczegóły konstrukcyjne

Korpus klapy wykonany jest z blachy stalowej walcowanej lub nierdzewnej, o przekroju kołowym dopasowanym do kanału. Dla średnic do około Φ300 mm typowe jest pojedyncze ostrze motylkowe. W przypadku większych średnic stosuje się układy wielołopatkowe z przeciwstawnym lub równoległym ruchem łopatek, aby zachować płynną modulację przepływu powietrza.

Wały ostrzy są podparte łożyskami samosmarującymi. Uszczelki krawędzi łopatek i wewnętrzne ograniczniki ograniczają wyciek powietrza, gdy przepustnica jest zamknięta. Zewnętrzna powierzchnia może być ocynkowana, pomalowana lub pozostawiona jako naturalna stal nierdzewna zgodnie z wymaganiami środowiskowymi.

Wybór materiału

• Stal węglowa:Nadaje się do wentylacji ogólnej i klimatyzacji. Wykończenia ocynkowane lub malowane proszkowo zapewniają podstawową odporność na korozję w zastosowaniach wewnętrznych.
• Stal nierdzewna 304:Zalecany do wilgotnych środowisk, takich jak baseny, kuchnie i budynki przybrzeżne.
• Stal nierdzewna 316:Stosowany do odprowadzania oparów chemicznych, wentylacji laboratoriów i innych zastosowań z gazami korozyjnymi.

Uwagi dotyczące instalacji

• Zamontuj przepustnicę w prostym odcinku kanału. Prosty odcinek kanału o 2–3 średnicach przed i za kanałem poprawia pomiar przepływu i dokładność sterowania.
• W przypadku amortyzatorów ręcznych należy upewnić się, że uchwyt jest dostępny do regulacji i że skala położenia jest widoczna.
• W przypadku przepustnic z napędem silnikowym przed zamknięciem kanału należy sprawdzić, czy kierunek obrotu siłownika odpowiada sygnałowi sterującemu.
• Tam, gdzie wymagana jest izolacja drgań, należy stosować połączenia elastyczne.
• W przypadku modeli kołnierzowych dokręcić śruby równomiernie, aby uniknąć odkształcenia korpusu.

Konserwacja

• Co 3 miesiące:Sprawdź, czy ostrza poruszają się swobodnie i nie zacinają się. Usuń kurz z krawędzi ostrza i uszczelek.
• Co 6 miesięcy:Sprawdź łożyska pod kątem zużycia i sprawdź, czy sygnał zwrotny położenia siłownika odpowiada rzeczywistemu kątowi łopatki.
• Rocznie:W przypadku wersji z napędem silnikowym należy przetestować pełny skok i funkcję zabezpieczenia przed awarią, jeśli ma to zastosowanie. Wymień zużyte uszczelki lub skorodowane części.

Często zadawane pytania

Czy amortyzator można później zmienić z ręcznego na silnikowy?

W wielu przypadkach tak. Na wał przepustnicy można zamontować siłownik elektryczny po dodaniu wspornika montażowego. Jednakże lepiej jest określić wersję z silnikiem w momencie składania zamówienia, ponieważ długość wału i wymagania dotyczące momentu obrotowego mogą się różnić. Nasz zespół może doradzić w sprawie opcji modernizacji.

Jaką średnicę wybrać dla danego przepływu powietrza?

Średnica powinna odpowiadać rozmiarowi kanału i projektowej prędkości powietrza. Typowa prędkość projektowa dla kanałów wentylacyjnych wynosi od 4 do 8 m/s. Na tej podstawie można obliczyć średnicę. Jeśli podasz objętość i ciśnienie przepływu powietrza, możemy pomóc w doborze odpowiedniego rozmiaru przepustnicy.

Jaki moment obrotowy siłownika jest wymagany?

Moment obrotowy siłownika zależy od powierzchni przepustnicy, rodzaju łopatek i różnicy ciśnień. W przypadku małych średnic do Φ300 mm zwykle wystarcza 5 Nm. W przypadku większych średnic lub dużych różnic ciśnień może być potrzebny moment od 10 Nm do 20 Nm lub większy. Możemy polecić odpowiedni siłownik w oparciu o Twoje warunki.

Czy przepustnica nadaje się do montażu na zewnątrz?

Tak, jeśli zostanie dobrany odpowiedni materiał i zabezpieczenie siłownika. Do użytku na zewnątrz zaleca się korpus ze stali nierdzewnej i siłownik o stopniu ochrony IP54 lub wyższej. Zalecana jest także osłona przeciwdeszczowa nad siłownikiem.

Czy przepustnica zapewnia szczelne zamknięcie?

Standardowa klasa szczelności nie jest pęcherzykoszczelna. W przypadku większości zastosowań związanych z równoważeniem wentylacji wystarczająca jest klasa 1 lub 2. Jeśli wymagane jest bardziej szczelne odcięcie, można zastosować specjalne uszczelnienia i konstrukcję łopatek, ale pełna szczelność jest ograniczona przez okrągłą konstrukcję łopatek.

Jakie informacje są potrzebne do wyceny?

Proszę podać średnicę, materiał, tryb sterowania (ręczny lub silnikowy), napięcie siłownika i typ sygnału oraz wszelkie specjalne wymagania, takie jak standard kołnierza lub wykończenie powierzchni. Dzięki temu jesteśmy w stanie przygotować trafną ofertę.

O technologii Shengyuan

Shengyuan Technology (marka DeFa) ma ponad 20-letnie doświadczenie w produkcji elementów kontroli środowiska i systemów wysokiego napięcia do oczyszczania powietrza. Firma obsługuje klientów w Ameryce Północnej, Europie i Azji. Okrągłe przepustnice regulujące przepływ powietrza są produkowane przy zastosowaniu tego samego podejścia do zarządzania jakością, co w przypadku naszych produktów elektronicznych, obejmującego kontrolę wymiarów, identyfikowalność materiałów i testowanie działania siłownika przed wysyłką.
