Zespół inteligentnego zasilania i sterowania oczyszczaniem

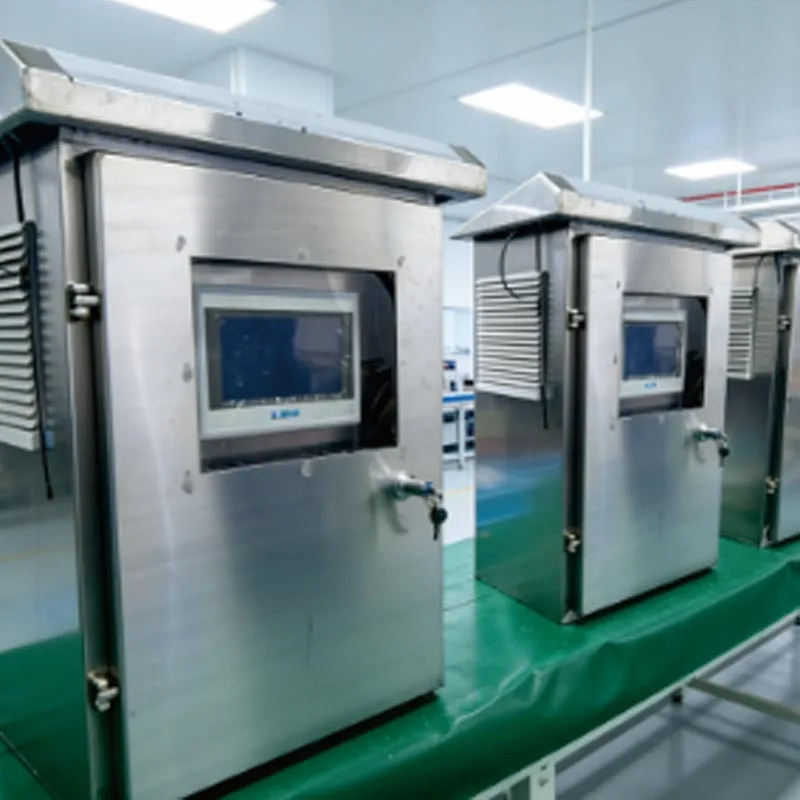

Zespół inteligentnego układu zasilania i sterowania oczyszczającego DeFa to zintegrowany układ sterowania i zasilania platforma uruchomiona przez Shengyuan Technology dla projektów przemysłowego oczyszczania gazów odlotowych. Wysoce integruje generator wysokiej częstotliwości, wysokie napięcie, inteligentna jednostka sterująca Siemens PLC, wielowarstwowa logika zabezpieczeń, Możliwości zdalnego sterowania IoT i interfejsy zarządzania sprzętem pomocniczym. System zapewnia niezawodne, inteligentne i bezpieczne zasilanie oraz zarządzanie operacyjne w oczyszczaniu elektrostatycznym, plazmowym i hybrydowym sprzęt. Został zaprojektowany, aby uprościć instalację i konserwację, zmniejszyć zależność od pracy ręcznej i wyeliminować ryzyko operacyjne u źródła poprzez proaktywne mechanizmy bezpieczeństwa.

Architektura podstawowa i moduły funkcjonalne

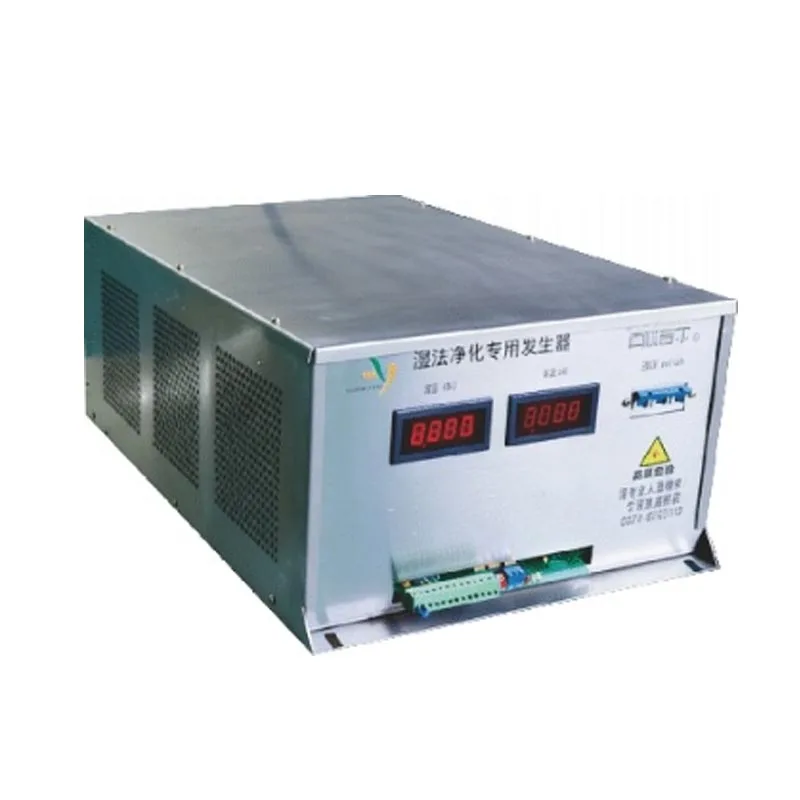

1. Zintegrowany generator wysokiego napięcia o wysokiej częstotliwości

Charakteryzuje się kompaktową, w pełni funkcjonalną, zintegrowaną konstrukcją wysokiej częstotliwości. W porównaniu do tradycyjnej mocy o częstotliwości sieciowej zasilania, moc wyjściowa o wysokiej częstotliwości znacznie zwiększa liczbę efektywnych wyładowań na cykl, wzmacniając skuteczność oczyszczania o ponad 10%. Wszystkie parametry operacyjne są ustawiane i zarządzane przez program PLC, umożliwiając Uruchamianie typu „plug and play”: fabrycznie ustawione parametry eliminują potrzebę wielokrotnego dostrajania na miejscu przez specjalistę inżynierowie. Podczas pracy system automatycznie dostosowuje charakterystykę wyjściową na podstawie warunków panujących w czasie rzeczywistym, zapobiegając częstym przestojom spowodowanym wahaniami operacyjnymi i zapewniając ciągłą, stabilną pracę sprzętu.

2. Inteligentny rdzeń sterujący PLC Siemens

Inteligentny zespół zasilania i systemu sterowania oczyszczającego, skupiający się na sterowniku PLC firmy Siemens, obejmuje sterowanie algorytmy zoptymalizowane przez Shengyuan Technology w oparciu o dane inżynieryjne z dwóch dekad. Wszystkie funkcje systemu — począwszy od wyjście wysokiego napięcia, regulacja prędkości wentylatora i sekwencje czyszczenia aż do blokad bezpieczeństwa – są zintegrowane w jedną całość logika sterowania. System oferuje dwa tryby pracy (automatyczny i ręczny): w trybie automatycznym, elastyczne sterowanie technologia pozwala generatorowi dostosować się do złożonych, zmiennych warunków gazów spalinowych; w trybie ręcznym, konserwacja personel może dokonać precyzyjnych regulacji w oparciu o wymagania na miejscu. Dzienniki systemowe automatycznie rejestrują każdy parametr zmiana i wydarzenie operacyjne, ułatwiające identyfikowalność i diagnostykę.

3. Trójstopniowy System Aktywnej Ochrony Przeciwpożarowej

Bezpieczeństwo jest wiodącą zasadą przy projektowaniu zespołu sterującego DeFa; the system establishes a three-tier fire mechanizm zapobiegania i ochrony działający od zewnątrz w:

Ochrona poziomu 1 — wykrywanie zagrożeń od przodu: gdy czujniki wykrywania iskier zainstalowane w kanale wlotowym wykryją iskry lub cząstek o wysokiej temperaturze w spalinach, sterownik PLC natychmiast powoduje wyłączenie systemu i może wywołać pożar tryskacze lub zawory odcinające, powstrzymując zagrożenie, zanim dotrze ono do urządzenia.

Ochrona poziomu 2 — ochrona logiki programu: wykorzystanie zadanych progów prądu, temperatury i ciśnienia wahaniami, system w sposób ciągły monitoruje nietypowe wyładowania lub trendy miejscowego przegrzania. Jeśli zostanie uruchomiony próg, system automatycznie zmniejsza moc wyjściową lub odcina wysokie napięcie, aby zapobiec potencjałowi ryzyko przekształcenia się w otwarty ogień.

Ochrona poziomu 3 — monitorowanie własnego bezpieczeństwa generatora: Generator wysokiego napięcia przeprowadza samokontrolę w czasie rzeczywistym wyładowania łukowe, zwarcia i przeciążenia zarówno podczas uruchamiania, jak i pracy. Jeżeli jakikolwiek parametr pracy odbiega od w bezpiecznym zakresie generator natychmiast odcina moc i zgłasza awarię; działanie można wznowić tylko raz warunki wracają do normy, a system potwierdza status.

Liczne środki ochronne zapewniają kontrolę nad sprzętem, zanim jeszcze wybuchnie pożar, co czyni go wyjątkowym nadaje się do oczyszczania przemysłowych gazów spalinowych zawierających składniki palne.

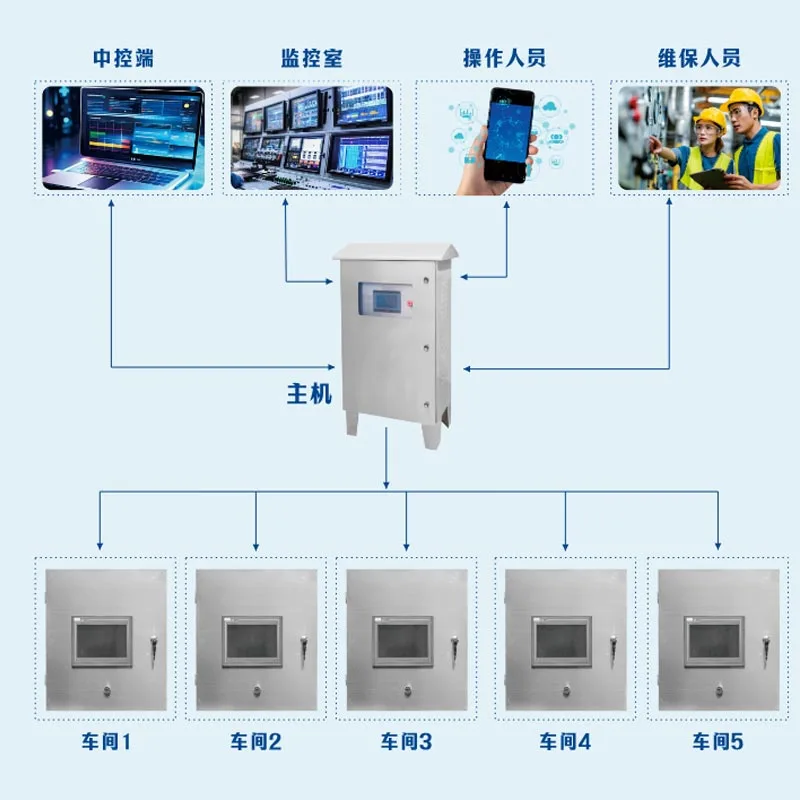

4. IoT i wielopunktowy system kontroli

Zespół inteligentnego układu zasilania i sterowania oczyszczającego jest standardowo wyposażony w komunikację IoT interfejs obsługujący różne metody zdalnego zarządzania:

• Zdalna kontrola aplikacji: użytkownicy mogą monitorować stan sprzętu, odbierać alarmy o usterkach i włączać/wyłączać lub regulacja parametrów w dowolnym miejscu i czasie za pośrednictwem aplikacji mobilnej, co znacznie zmniejsza koszty rutynowych kontroli.

• Scentralizowane zarządzanie (HMI/Centralna sterownia): Zawiera interfejsy światłowodowe lub Ethernet zapewniające płynność integracja z fabrycznym systemem DCS lub centralnymi sterowniami, umożliwiająca scentralizowane monitorowanie i rejestrowanie danych dla wielu jednostki oczyszczania.

• Sterowanie wielopunktowe/podzielone: ​​w przypadku dużych obiektów można zainstalować dodatkowe ekrany kontrolne; te komunikują się z główną szafą sterowniczą poprzez sieć Ethernet lub światłowód, umożliwiając lokalne sterowanie w różnych warunkach lokalizacjach z synchronizacją informacji w czasie rzeczywistym na różnych ekranach.

• Zdalny zsynchronizowany start/stop: obsługuje blokowanie sygnału z powiązanym sprzętem (takim jak linia produkcyjna). wentylatory) w celu synchronizacji systemu oczyszczania z procesem produkcyjnym, unikając w ten sposób strat energii w czasie przestoju operacja.

5. Kontrola sprzętu pomocniczego i obsługa i konserwacja jednym dotknięciem

System integruje interfejsy sterujące urządzeniami pomocniczymi, takimi jak wentylatory, pompy czyszczące i spraye wieże – eliminujące potrzebę stosowania dodatkowych szaf sterowniczych:

• Sterowanie wentylatorem: Zapewnia wyjścia do uruchamiania/zatrzymywania wentylatora i regulacji prędkości; fan speed can be adjusted via the dotykowym lub zdalnie, a logika start/stop jest zintegrowana z systemem blokad bezpieczeństwa.

• Funkcja automatycznego czyszczenia: Pompa czyszcząca obsługuje ustawienia zaplanowanego czyszczenia i czasu trwania; w warunkach podatne na zabrudzenie (np. wysoki kurz lub mgła olejowa), skutecznie zmniejsza to częstotliwość ręcznego czyszczenia i utrzymuje stabilną skuteczność oczyszczania.

• Połączone wyjścia (np. wieże natryskowe): Zawiera zarezerwowane wyjścia ze stykiem bezprądowym do połączenia z urządzeniami zewnętrznymi, np wieże natryskowe i zawory, umożliwiające logiczną koordynację w całym systemie oczyszczania.

• Sterowanie systemem jednym dotknięciem: użytkownik po prostu naciska jeden przycisk startu, a system uruchamia generator, wentylator, jednostki czyszczące i inny sprzęt w ustalonej kolejności; wyłączenie odbywa się podobnie jednym dotknięciem, unikając złożone, wieloetapowe procedury i ryzyko błędów operacyjnych. Można również wykonywać zadania związane z czyszczeniem i konserwacją wykonywane automatycznie poprzez wprowadzenie pojedynczego polecenia.

Przegląd interfejsów funkcjonalnych systemu

Typowe scenariusze zastosowań

● Przemysłowe systemy oczyszczania LZO (elektrostatyczne/plazmowe)
● Komercyjne projekty oczyszczania oparów kuchennych
● Projekty kontroli odorów
● Oczyszczanie złożonych strumieni spalin zawierających mgłę olejową, mgłę kwaśną i cząstki stałe
● Wsparcie, modernizacja i modernizacja sprzętu ochrony środowiska średniej i dużej skali

Często zadawane pytania

Czy ten system może bezpośrednio sterować urządzeniami elektrostatycznymi lub urządzeniami do oczyszczania plazmowego?

Tak. System posiada wbudowany generator wysokiego napięcia o wysokiej częstotliwości, zaprojektowany specjalnie do zastosowań takie jak wytrącanie elektrostatyczne i wyładowanie bariery dielektrycznej; parametry wyjściowe można elastycznie dopasowywać poprzez programowanie do różnych modeli oczyszczających pól elektrycznych lub reaktorów plazmowych. Oferujemy również adaptację parametrów usługi w celu spełnienia określonych wymagań dotyczących obciążenia.

Czy to prawda, że ​​generator wysokiego napięcia nie wymaga uruchomienia na miejscu?

Tak. Generator ma fabrycznie załadowane zoptymalizowane parametry bazowe oparte na rozległym doświadczeniu inżynierskim; system działa automatycznie po prawidłowym podłączeniu obciążenia i zasilania na miejscu. To dynamicznie dostosowuje się w oparciu o wahania temperatury, wilgotności i stężenia gazów spalinowych, eliminując potrzebę stosowania częste ręczne dostosowywanie parametrów wymagane przez tradycyjny sprzęt. Tryb ręczny — i późniejsze dostrajanie — tak konieczne tylko w przypadku bardzo nietypowych warunków pracy lub specyficznych regulacji inicjowanych przez użytkownika.

Jak niezawodny jest trzystopniowy system ochrony przeciwpożarowej?

Trzypoziomowy mechanizm ochrony tworzy zamkniętą pętlę, obejmującą wykrywanie zagrożeń zewnętrznych i trend wewnętrzny od analizy po samokontrolę na poziomie komponentów. Ochrona poziomu 1 wykorzystuje czujniki fizyczne do bezpośredniego wykrywania iskier; Poziom 2 opiera się na progach bezpieczeństwa monitorowanych poprzez szybkie skanowanie PLC; a poziom 3 obejmuje ochronę na poziomie sprzętu w samym zasilaczu wysokiego napięcia. Ta warstwowa architektura została sprawdzona w setkach projektów przemysłowych, skutecznie ograniczając ryzyko związane z oczyszczaniem gazów odlotowych zawierających substancje palne komponenty.

Jak zapewnione jest bezpieczeństwo zdalnego sterowania?

System wykorzystuje protokoły komunikacyjne klasy przemysłowej z szyfrowaną transmisją danych i wielopoziomowym zarządzaniem uprawnień do zdalnej obsługi. Działają funkcje krytyczne, takie jak wyłączniki awaryjne i blokady bezpieczeństwa niezależnie od łącza komunikacyjnego, zapewniając, że lokalna logika bezpieczeństwa pozostanie skuteczna, nawet jeśli jest odległa komunikacja zostaje przerwana. Zalecamy używanie funkcji zdalnych do monitorowania i rutynowych operacji uruchamiania/zatrzymywania, przy jednoczesnym nadaniu priorytetu lokalnej logice dla wszystkich działań krytycznych dla bezpieczeństwa.

Czy może współpracować z naszym istniejącym centralnym systemem sterowania?

Tak. System zapewnia standardowe interfejsy Ethernet i światłowodowe oraz obsługuje protokoły przemysłowe, takie jak Modbus TCP, ułatwiający integrację z DCS, SCADA lub platformami centralnego sterowania innych firm. Nasz zespół techniczny może oceniać i opracowywać niestandardowe rozwiązania, jeśli wymagane są określone protokoły.

Co się stanie, jeśli system ulegnie awarii, gdy na miejscu nie będzie żadnego profesjonalnego personelu?

System zawiera wbudowaną funkcję autodiagnostyki; ekran wyświetlacza wyraźnie pokazuje kody usterek i opisy, podczas gdy zdalna aplikacja jednocześnie przesyła powiadomienia alarmowe. Technologia Shengyuan Technology zespół wsparcia wykorzystuje możliwości zdalnego dostępu do bezpośredniej analizy dzienników systemowych i parametrów w czasie rzeczywistym, udzielając wskazówek personel na miejscu poprzez rozwiązywanie problemów; w rezultacie większość problemów można rozwiązać bez konieczności wizyty na miejscu wizyta specjalisty.

Zaplecze techniczne producenta

Shengyuan Technology (marka DeFa) posiada ponad dwudziestoletnie doświadczenie techniczne w zakresie rekultywacji środowiska i powietrza oczyszczania, specjalizująca się w badaniach i rozwoju oraz produkcji zasilaczy wysokiego napięcia, zastosowań plazmowych i inteligentne systemy sterowania. Nasze podstawowe kompetencje obejmują takie obszary, jak jednostki elektrostatyczne dużej mocy, redukcja emisji LZO i kontroli nieprzyjemnych zapachów, oferując produkty obsługujące rynki w Ameryce Północnej, Europie Zachodniej i Azji Południowo-Wschodniej. Zbudowany na inżynieryjne algorytmy oparte na danych i zaprojektowane z naciskiem na stabilność i bezpieczeństwo, dedykowane są systemy sterowania DeFa dostarczanie niezawodnych rozwiązań w zakresie sterowania rdzeniem i zasilania integratorom sprzętu ochrony środowiska na całym świecie.
